LS129 Ультрафиолетовый цифровой зонд
Большой выбор датчиков, подходящий для высокотемпературных отверждательных печей
Реальное время сбор и контроль данных о мощности и энергии УФ-излучения
Стандартный интерфейс связи RS485 / протокол MODBUS
Прямое взаимодействие с ПЛК, человеческим машиным интерфейсом, компьютером и другими устройствами
Интеллектуальный цифровой датчик УФ-излучения LS129 с функцией связи оснащен стандартным интерфейсом RS485 и поддерживает протокол MODBUS, что позволяет ему напрямую коммуницировать с ПЛК, человеческим машиным интерфейсом, компьютером и другими устройствами. Детектор и контроллер выполнены по раздельной схеме конструкции, что удобно для реального времени сбора и контроля данных о мощности и энергии УФ-излучения. В настоящее время доступно 7 моделей цифровых датчиков УФ-излучения, выбор которого зависит от спектрального диапазона измеряемого УФ-излучения и отрасли применения.
Рекламный ролик LS129

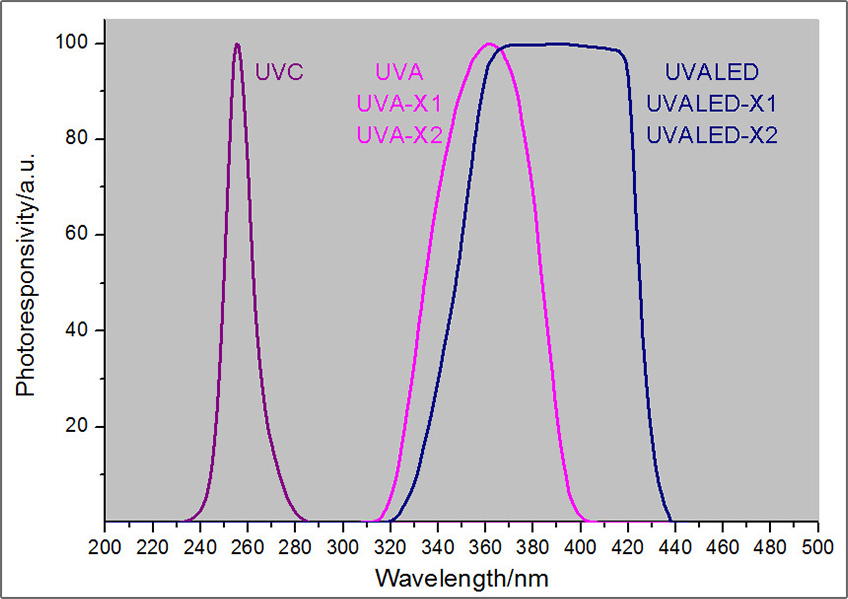

Таблица выбора модели цифрового датчика УФ-излучения
| Модель датчика | Спектральная чувствительность | Отрасль применения |
|---|---|---|
| Датчик UVALED | 340 нм – 420 нм | УФ-отверждение, измерение интенсивности и энергии поверхностного источника света UV LED |
| Датчик UVA | 315 нм – 400 нм | УФ-отверждение, измерение интенсивности и энергии высоковольтной ртутной лампы |
| Датчик UVC | 230 нм – 280 нм | Измерение интенсивности и энергии 254-нм ртутной лампы для УФ-стерилизации |
| Датчик UVALED-X1 | 340 нм – 420 нм | Оптоволоконный прямолинейный датчик, высокотемпературные условия работы поверхностного источника света UV LED |
| Датчик UVA-X1 | 315 нм – 400 нм | Оптоволоконный прямолинейный датчик, высокотемпературные условия работы высоковольтной ртутной лампы |
| Датчик UVALED-X2 | 340 нм – 420 нм | Оптоволоконный угловой датчик, высокотемпературные условия работы поверхностного источника света UV LED |
| Датчик UVA-X2 | 315 нм – 400 нм | Оптоволоконный угловой датчик, высокотемпературные условия работы высоковольтной ртутной лампы |
Параметр зонда
Параметры стандартных датчиков
| Модель датчика | Датчик UVALED | Датчик UVA | Датчик UVC |
|---|---|---|---|
| Спектральная чувствительность | 340 нм – 420 нм, калибровка по 395 нм | 315 нм – 400 нм, λp = 365 нм | 230 нм – 280 нм, λp = 254 нм |
| Диапазон измерения мощности | 0 – 20000 мВт/см² | 0 – 2000 мВт/см² | 0 – 200000 мкВт/см² |
| Диапазон измерения энергии | 0 – 4×10⁹ мДж/см² | 0 – 4×10⁹ мкДж/см² | |
| Разрешающая способность | 1 мВт/см² | 0,1 мВт/см² | 0,1 мкВт/см² |
| Точность измерения (H – эталонное значение) | H<50 мВт/см²: ±5 мВт/см², H≥50 мВт/см²: ±10% H | H<5 мВт/см²: ±0,5 мВт/см², H≥5 мВт/см²: ±10% H | H<50 мкВт/см²: ±5 мкВт/см², H≥50 мкВт/см²: ±10% H |
| Скорость дискретизации | 2048 раз/сек | 6 раз/сек | |
| Период обновления данных | 200 мс | 500 мс | |
| Диаметр измерительного светового отверстия | Φ10 мм | ||
| Длина кабеля для связи | 1 м, термостойкость до 80 °C | ||
| Длина кабеля детектора | 0,5 м, термостойкость до 200 °C | Моноблочное исполнение | |
| Интерфейс связи | RS485 | ||
| Протокол связи | MODBUS | ||
| Напряжение питания | Постоянный ток 5 В – 24 В | ||
| Диапазон рабочих температур | -25 °C – 85 °C (влажность менее 85%, без конденсации) | ||
| Размеры контроллера | 72,5×32×15,1 мм | 72,5×32×29,6 мм | |
| Размеры детектора | 35×15×14,5 мм | — | |
Параметры оптоволоконных датчиков
| Модель датчика | Датчик UVALED-X1 | Датчик UVA–X1 | Датчик UVALED-X2 | Датчик UVA–X2 |
|---|---|---|---|---|
| Спектральная чувствительность | 340 нм – 420 нм, калибровка по 395 нм | 315 нм – 400 нм, λp = 365 нм | 340 нм – 420 нм, калибровка по 395 нм | 315 нм – 400 нм, λp = 365 нм |
| Диапазон измерения мощности | 0 – 20000 мВт/см² | 0 – 2000 мВт/см² | 0 – 20000 мВт/см² | 0 – 2000 мВт/см² |
| Диапазон измерения энергии | 0 – 4×10⁹ мДж/см² | |||
| Разрешающая способность | 1 мВт/см² | 0,1 мВт/см² | 1 мВт/см² | 0,1 мВт/см² |
| Точность измерения (H – эталонное значение) | H<50 мВт/см²: ±5 мВт/см², H≥50 мВт/см²: ±10% H | H<5 мВт/см²: ±0,5 мВт/см², H≥5 мВт/см²: ±10% H | H<50 мВт/см²: ±5 мВт/см², H≥50 мВт/см²: ±10% H | H<5 мВт/см²: ±0,5 мВт/см², H≥5 мВт/см²: ±10% H |
| Скорость дискретизации | 2048 раз/сек | |||
| Период обновления данных | 200 мс | |||
| Диаметр измерительного светового отверстия | Φ10 мм | |||
| Длина кабеля для связи | 1 м, термостойкость до 80 °C | |||
| Длина оптоволоконного кабеля | 1 м, термостойкость до 300 °C | |||
| Угол расположения оптоволокна | Оптоволокно параллельно измерительному световому отверстию, радиус изгиба оптоволокна при монтаже не менее 70 мм | Оптоволокно перпендикулярно измерительному световому отверстию, радиус изгиба оптоволокна при монтаже не менее 70 мм | ||
| Интерфейс связи | RS485 | |||
| Протокол связи | MODBUS | |||
| Напряжение питания | Постоянный ток 5 В – 24 В | |||
| Диапазон рабочих температур | -25 °C – 85 °C (влажность менее 85%, без конденсации) | |||
| Размеры контроллера | 72,5×32×34,9 мм | |||
| Размеры детектора | Гексагональная гайка M20 | 25,2×19×10,5 мм | ||
Параметры связи
1. Номер станции
Интеллектуальный цифровой датчик LS129 поддерживает стандартный протокол MODBUS. Коммуникационный адрес по умолчанию — «1». Вы можете изменить адрес связи зонда с помощью «человеко-машинного средства отладки» или протокола связи. Диапазон настройки адреса: 1-247.
2. Скорость передачи
Стандартная скорость передачи данных цифрового датчика UV — 9600 бод, скорость можно изменить с помощью «инструмента настройки человеческого машиного интерфейса» или через протокол связи, доступные скорости: 4800, 9600, 19200, 38400 бод.
3. Протокол
Поддерживает стандартный протокол MODBUS. Вы можете прочитать данные измерений, установить адрес связи и скорость передачи данных через протокол связи. Подробные команды связи см. в «Протоколе связи цифрового датчика LS129».
4. Проводка зонда
| Цвет провода | Функция |
|---|---|
| Черный (с термоусадочной трубкой) | Экранированный провод |
| Красный | Положительная мощность (5-24 В постоянного тока) |
| Черный | Отрицательная сила |
| Желтый | RS485- |
| Белый | RS485+ |
Функции и особенности

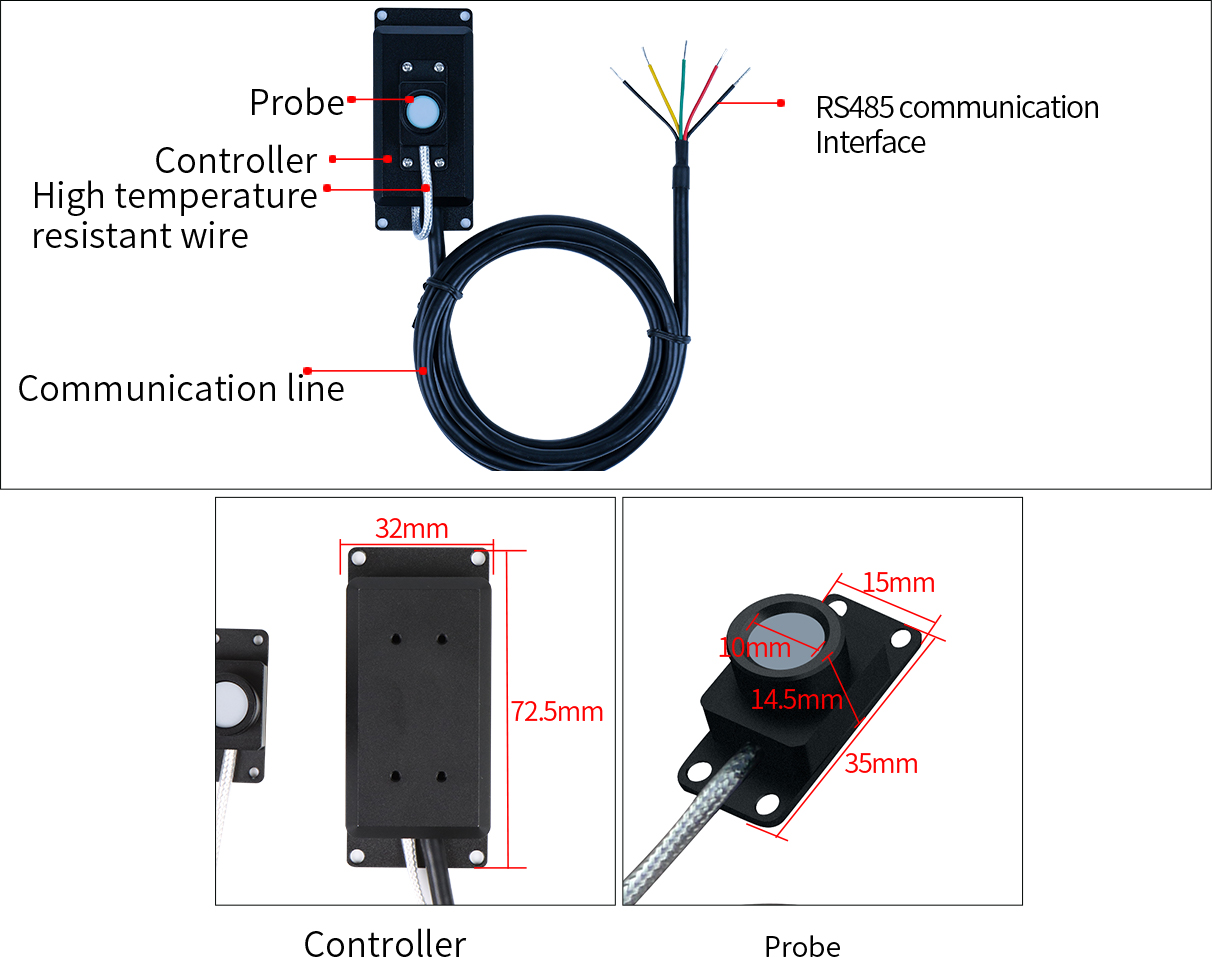

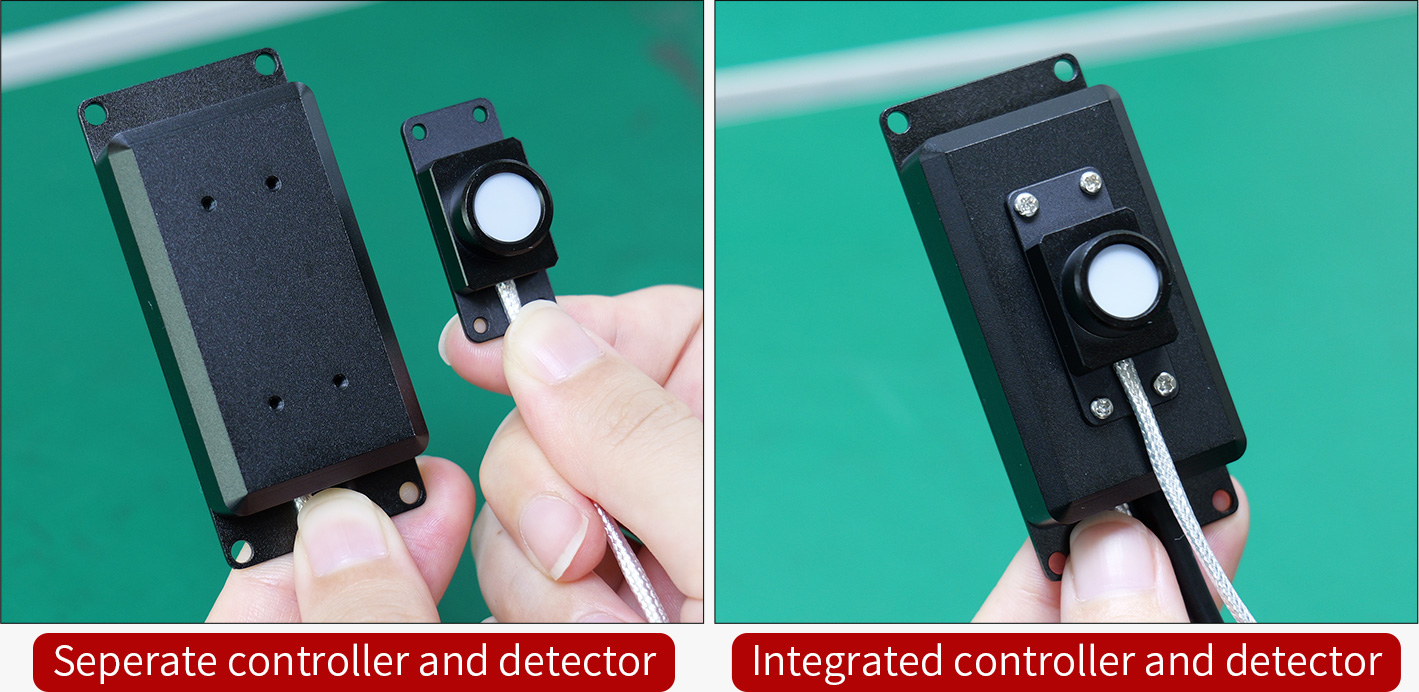

Ультракомпактная конструкция детектора
Детектор цифрового датчика УФ-излучения имеет очень компактные размеры, его можно монтировать отдельно, либо совместно с контроллером с помощью винтов в моноблочном исполнении для измерений.
Размеры датчиков: обзор

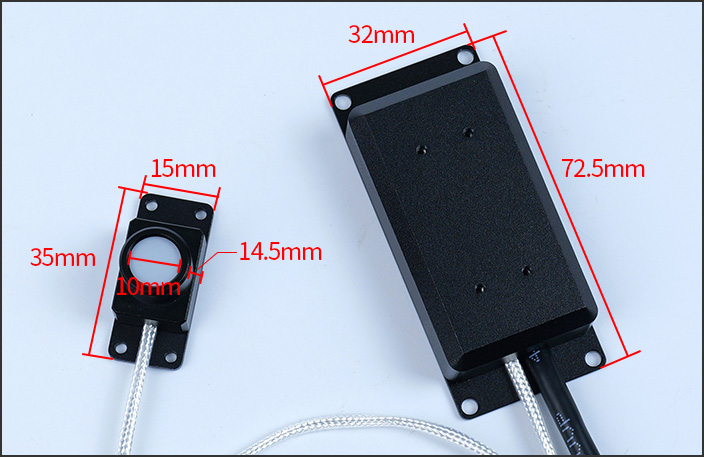

Размеры датчиков UVA/UVALED

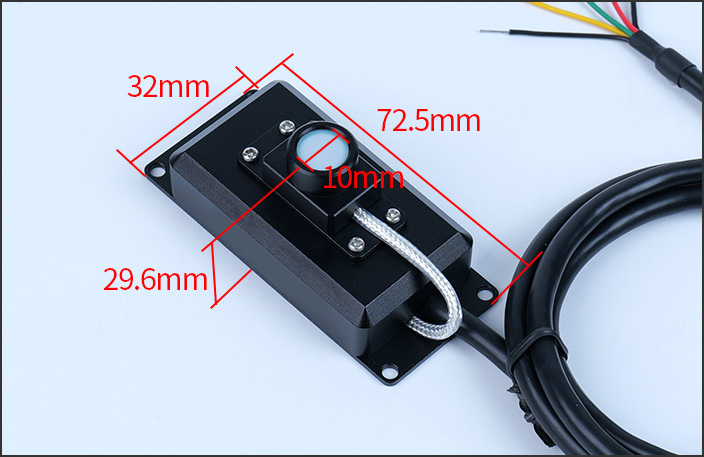

Размеры датчика UVC

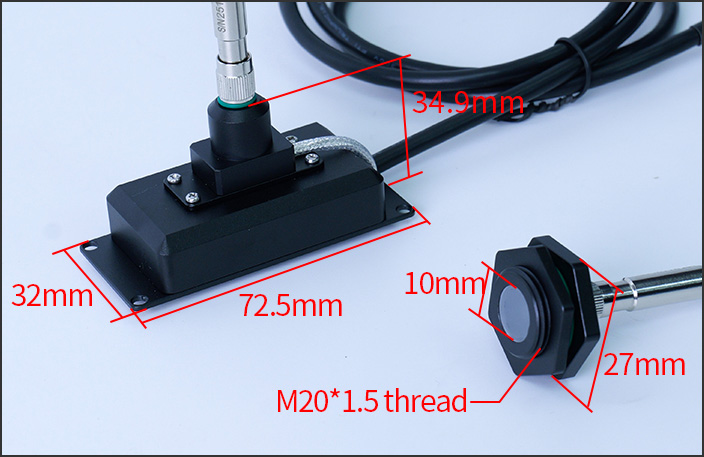

Размеры датчиков UVA-X1/UVALED-X1

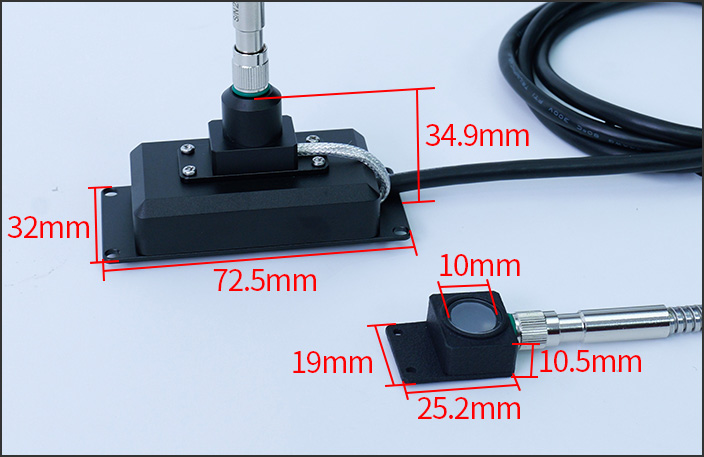

Размеры датчиков UVA-X2/UVALED-X2

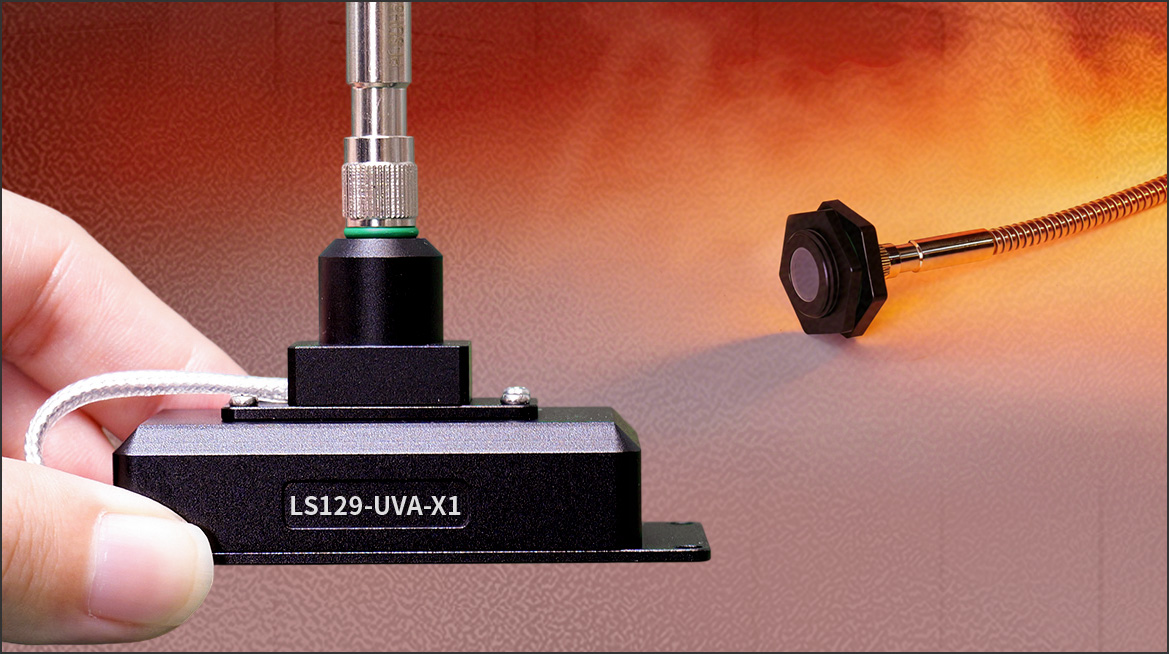

Поддержка измерений при высокотемпературном УФ-отверждении оптоволоконными датчиками
Оптоволоконные датчики доступны в двух вариантах: прямолинейном и угловом, они широко применяются при измерениях в высокотемпературных условиях (например, поверхностные источники света UV LED, высоковольтные ртутные лампы) и позволяют осуществлять онлайн-мониторинг в реальном времени при температуре до 300 °C.

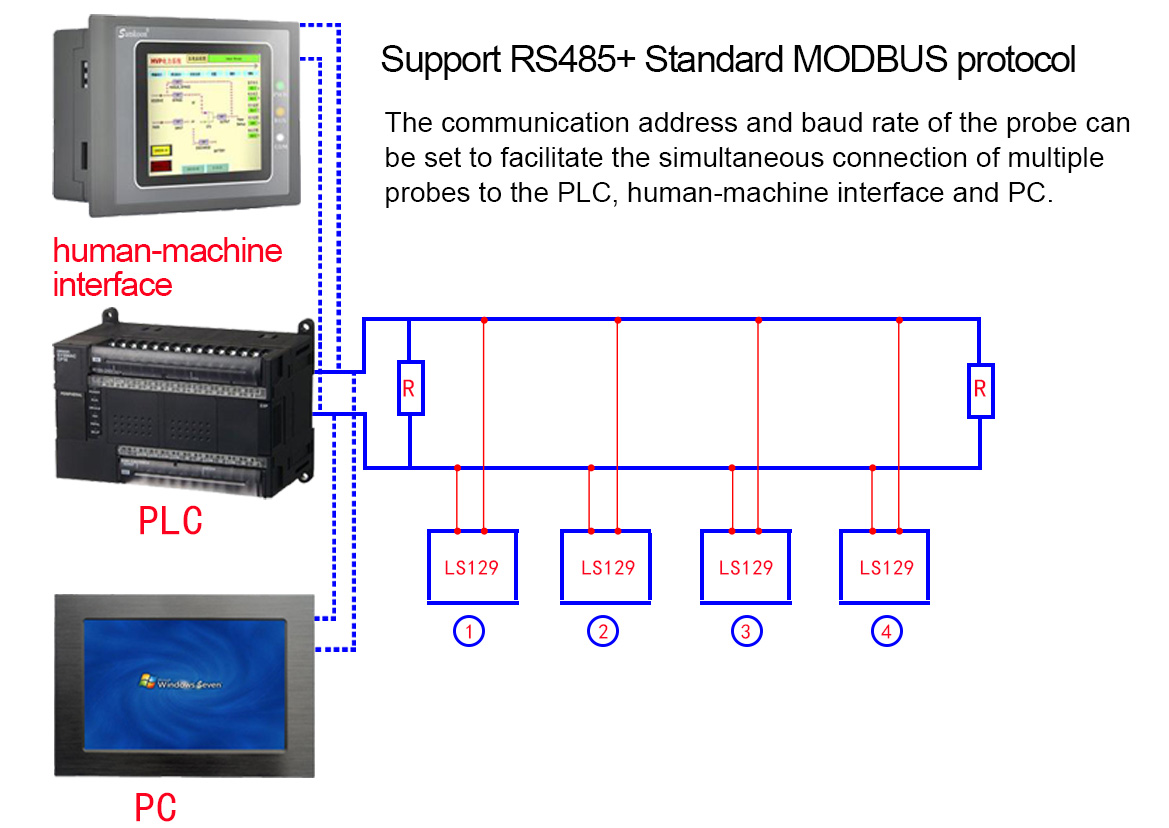

Возможность сетевого соединения нескольких устройств напрямую
Благодаря стандартному интерфейсу связи RS485 и протоколу MODBUS удобно организовать сетевое соединение нескольких устройств напрямую с ПЛК, человеческим машиным интерфейсом, компьютером и другими устройствами для онлайн-мониторинга.
Онлайн-мониторинг мощности и энергии УФ-излучения в реальном времени
Направив детектор на УФ-источник света, можно мгновенно получить значения мощности и энергии УФ-излучения в точке измерения.
Широкий диапазон питания
Цифровой датчик УФ-излучения поддерживает очень широкий диапазон постоянного питания 5–24 В, что делает его удобным для использования на промышленных площадках.
инструмент отладки
Способ подключения датчика LS129 к USB-конвертеру (Примечание: инструмент настройки человеческого машиного интерфейса, конвертер RS232, USB-конвертер не поставляются в комплекте, можно приобрести отдельно по запросу.)

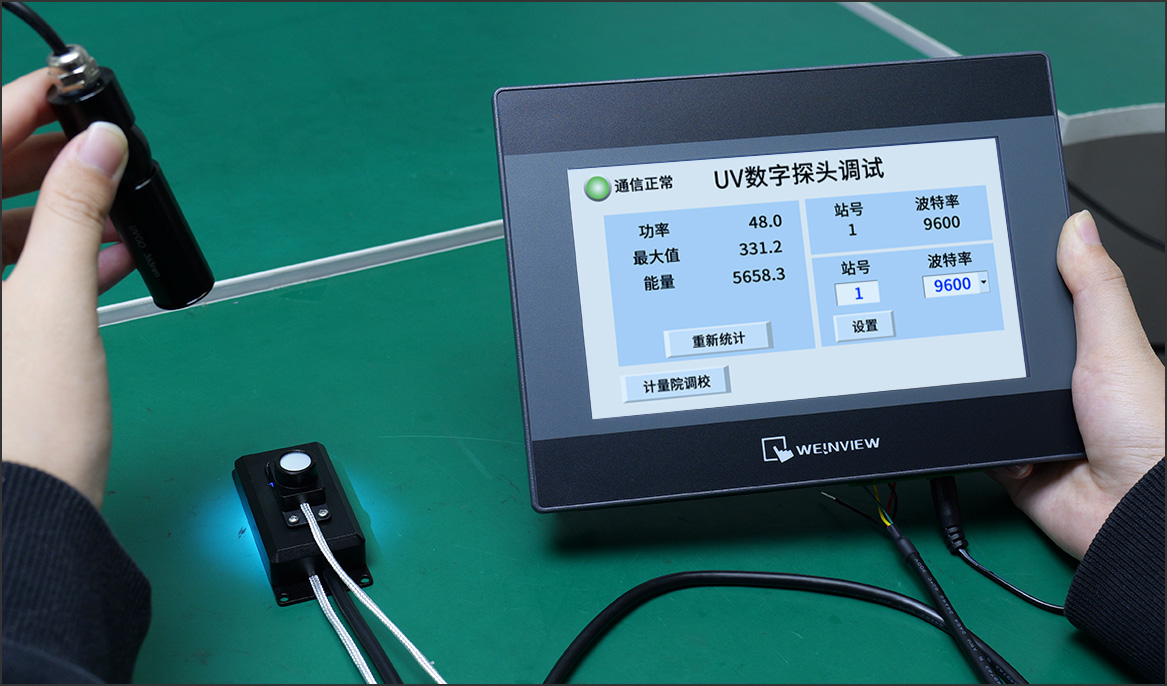

1. Человеческий машиный интерфейс для настройки (по запросу)
Может использоваться для просмотра данных датчика при настройке, а также для установки адреса и скорости передачи данных датчика.
2. Конвертер RS232/RS485 (по запросу)
Используется для отладки протокола связи.
3. USB-конвертер (по запросу)
Используется для преобразования интерфейса RS485 в USB для считывания данных компьютером.

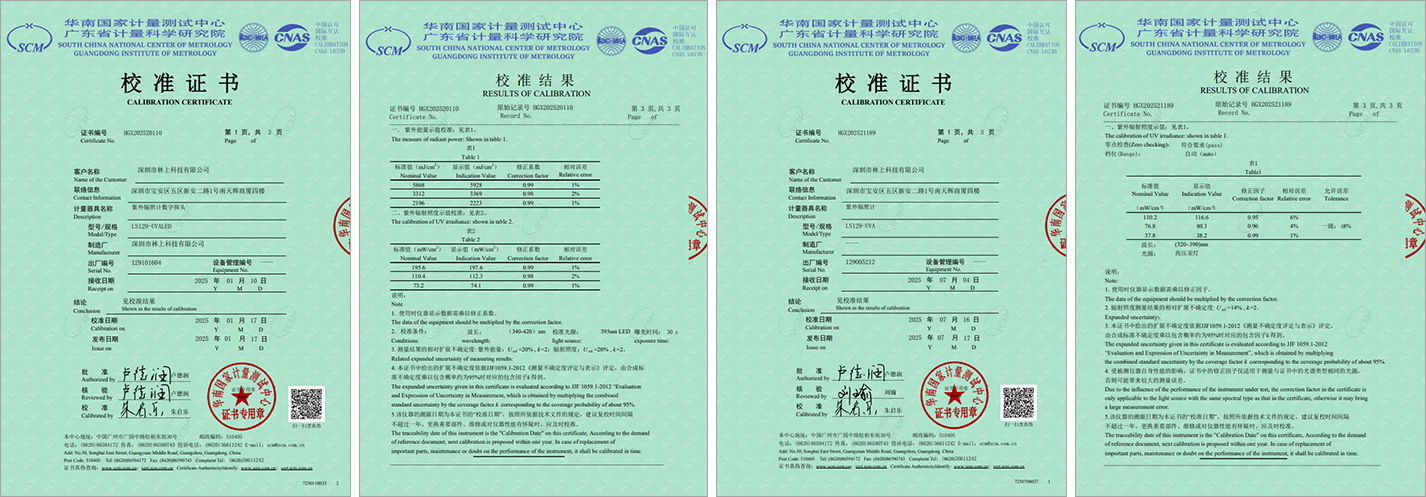

Сертификаты и стандарты продукта
JJG 879-2015 Правила поверки радиометров УФ-излучения
WS/T 367-2012 Технические нормы дезинфекции в медицинских учреждениях
QB/T 2826-2017 УФ-отверждаемые краски для офсетной печати
Ваш запрос информации о продукте
-
1. LS129 - это всего лишь УФ-зонд, почему он такой дорогой?
LS129 — это цифровой УФ-датчик, использующий стандартный интерфейс связи RS485 и протокол связи MODBUS. Он оснащен кабелем, устойчивым к высоким температурам 200 ℃, который может контролировать интенсивность излучения и энергетическую ценность источника УФ-излучения в режиме реального времени в течение длительного времени.
-
2. Может ли цифровой УФ-датчик LS129 быть устройством для отображения данных?
Если вам не нужно подключать компьютер или ПЛК, вы также можете приобрести человеко-машинный интерфейс непосредственно в нашей компании.
