LS216 Многослойный ультразвуковой толщиномер
Многослойное измерение толщины различных подложек
Высокоскоростной АЦП, разрешение до 1 мкм
Цветной сенсорный экран для удобства
Широкий диапазон, встроены скорости для 20+ материалов
Отображение волны для точных измерений толщины
LS216 — ручной ультразвуковой толщиномер покрытий, работающий по принципу импульсно-отражательного ультразвукового измерения. Прибор профессионально предназначен для измерения толщины поверхностных покрытий и толщины самих оснований из пластика, древесины, стекла, металла и других материалов, а также для контроля толщины покрытий на бетонных поверхностях. Основной блок оснащается двумя зондами с различными частотами, позволяющими выбрать подходящий зонд в соответствии с потребностями различных отраслей.
LS216 Пять основных особенностей

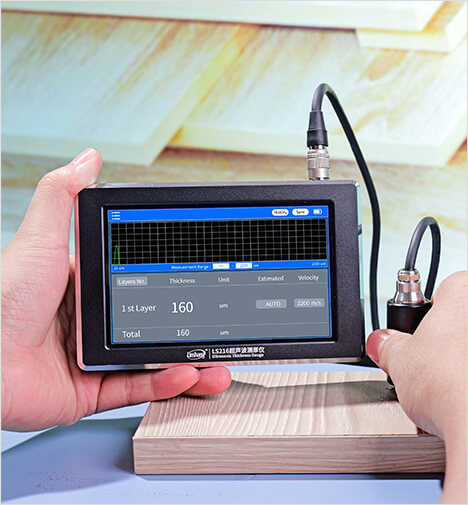

Тестовая краска для дерева

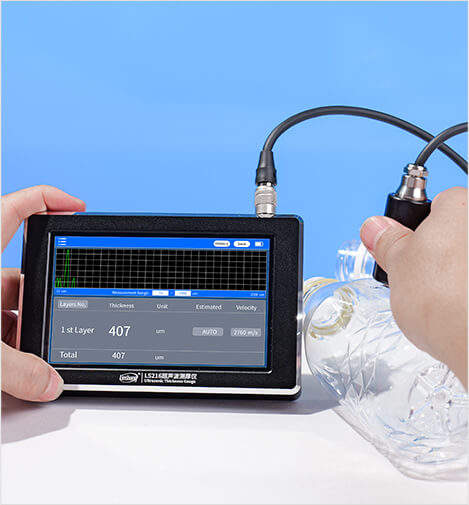

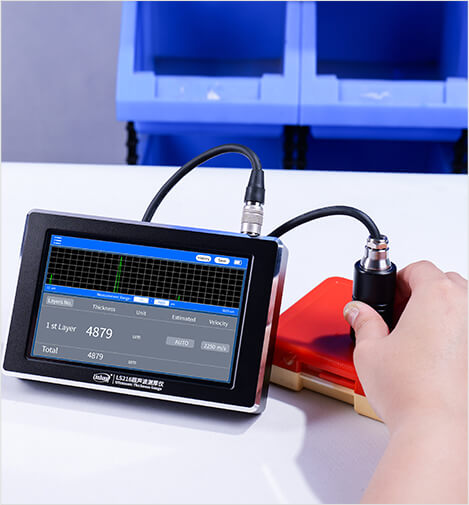

Испытательный пластик

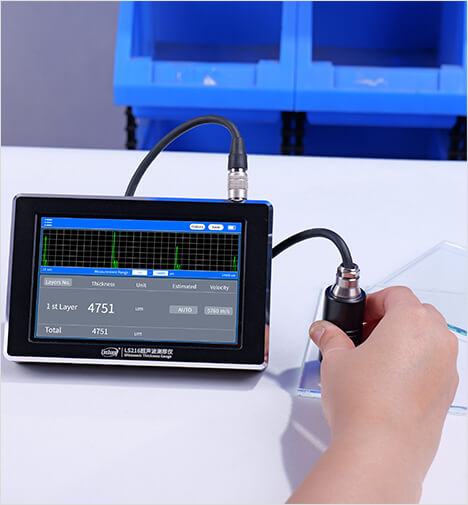

Испытательное стекло

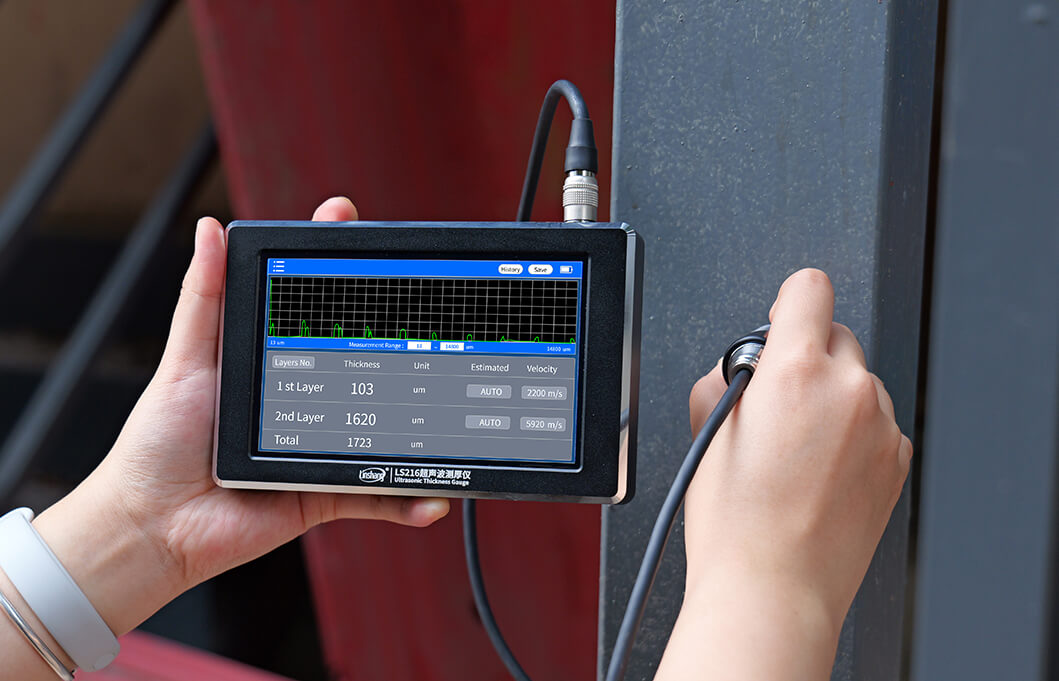

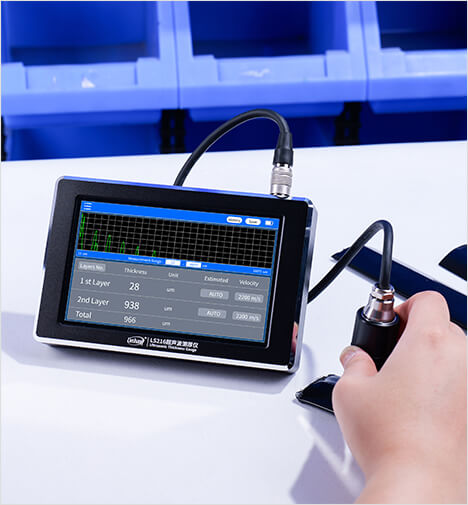

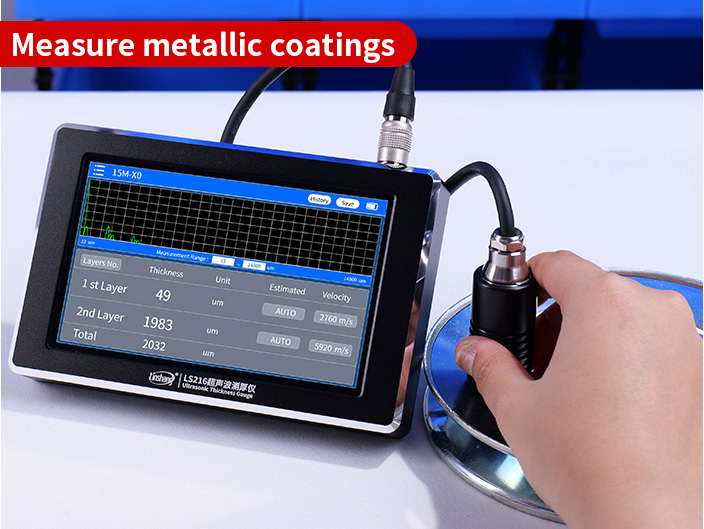

Испытание многослойных материалов

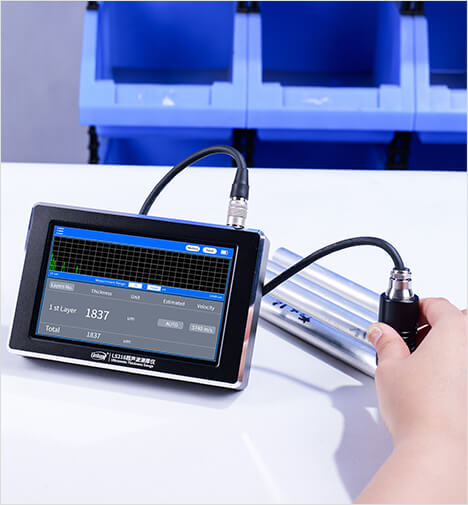

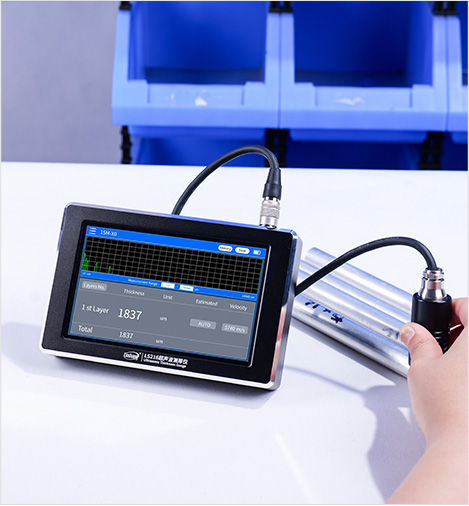

Испытательная труба

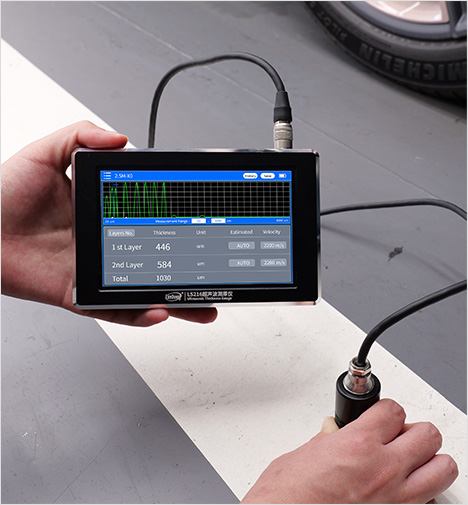

Проверьте толщину бетона
Технические характеристики
| Параметр | Зонд 15M-X0 | Зонд 2.5M-X0 |
|---|---|---|
| Модель зонда | 15M-X0 | 2.5M-X0 |
| Частота зонда | 15 МГц | 2,5 МГц |
| Диаметр торца зонда | Φ6 мм | Φ10 мм |
| Диапазон измерений | 13 – 5500 мкм (скорость звука 2200 м/с) | 50 – 8360 мкм (скорость звука 2200 м/с) |
| Диапазон установки скорости звука | 1000 – 9999 м/с (стандартная скорость: 2200 м/с) | |
| Толщина слоя | 50 мкм | 500 мкм |
| Точность измерений (H–фактическая толщина покрытия) |
±(3 мкм + 3%H) | ±(20 мкм + 3%H) |
| Разрешение | 1 мкм | |
| Доступные единицы измерения | мкм (по умолчанию), мил | |
| Размеры зонда | Диаметр 22 мм × высота 60 мм | Диаметр 25 мм × высота 65,2 мм |
| Размеры основного блока | 141,7 × 91,1 × 22,6 мм | |
| Дисплей | IPS цветной экран с разрешением 800 × 480 точек | |
| Вес прибора | 475 г | |
| Языки системы | Упрощенный китайский, английский | |
| Питание | Перезаряжаемый литиевый аккумулятор 3,7 В 4000 мАч | |
| Разъем зарядки | USB (Type-C) | |
| Напряжение питания | постоянный ток 5 В | |
| Диапазон рабочей температуры | 0~40 ℃, влажность 0~85% RH (без конденсата) | |
| Диапазон температуры хранения | -10~50 ℃, влажность 0~85% RH (без конденсата) | |
Функции и особенности
Возможна комплектация двумя ультразвуковыми зондами с разными частотами.
Дополнительные зонды: зонд 15M-X0 предназначен для измерения толщины оснований из пластика, древесины, металла и других материалов, а также толщины поверхностных покрытий; зонд 2.5M-X0 используется для контроля толщины покрытий на бетонных поверхностях.

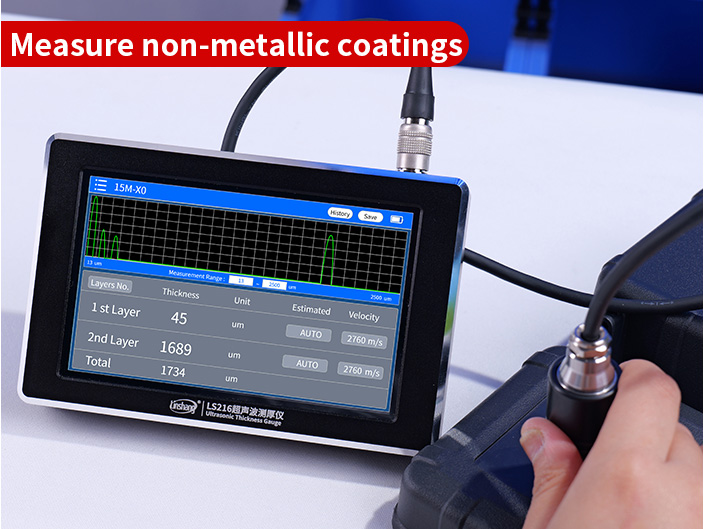

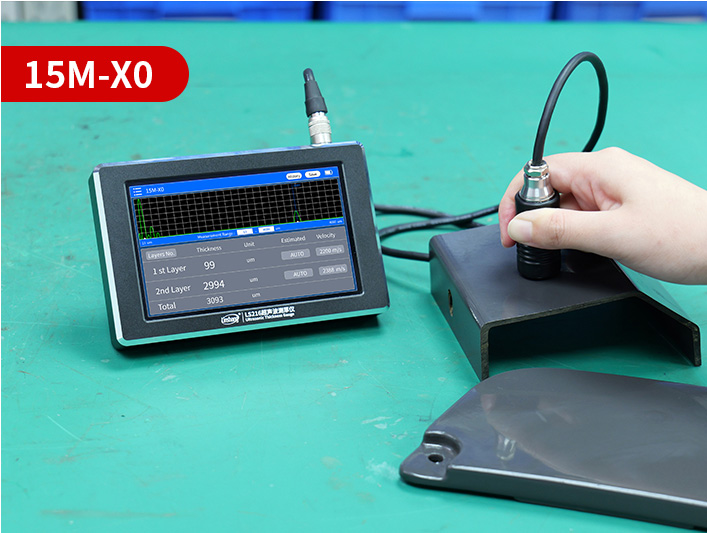

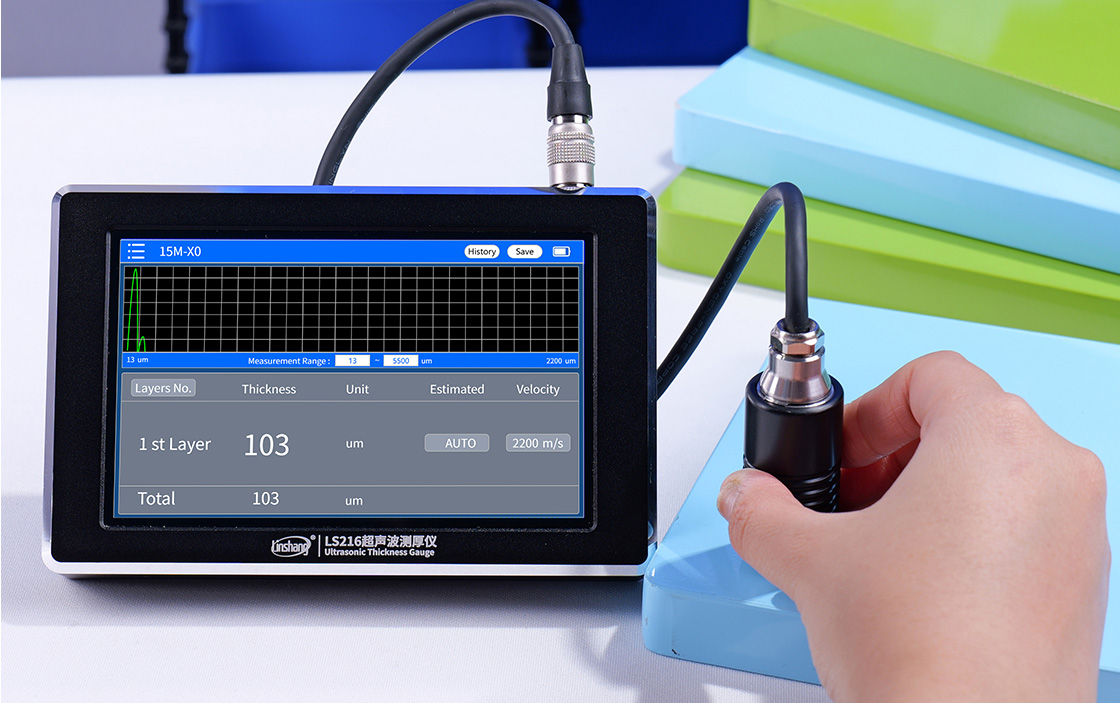

Зонд 15M-X0 для проверки пластикового покрытия

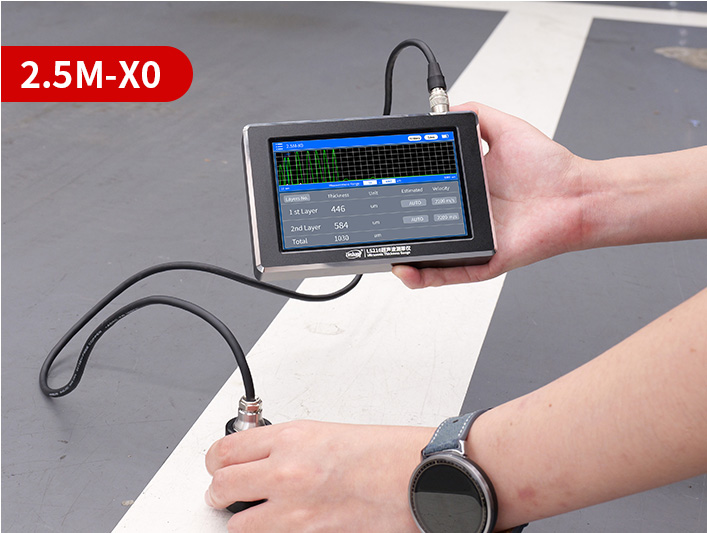

Зонд 2,5 М-X0 для испытания бетона

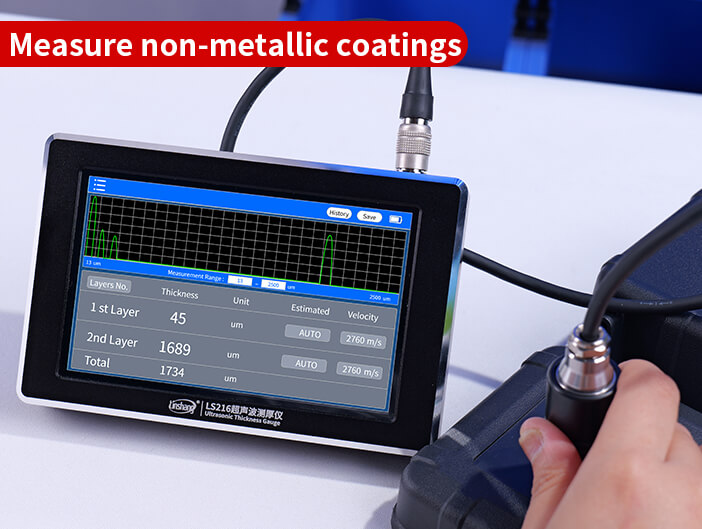

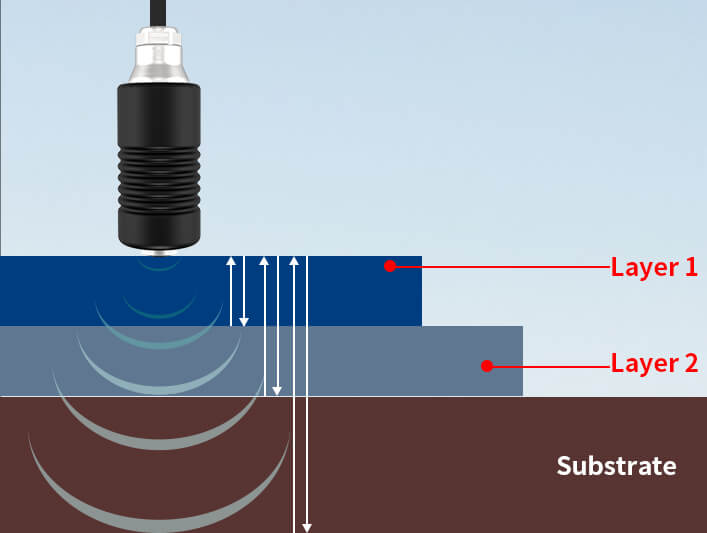

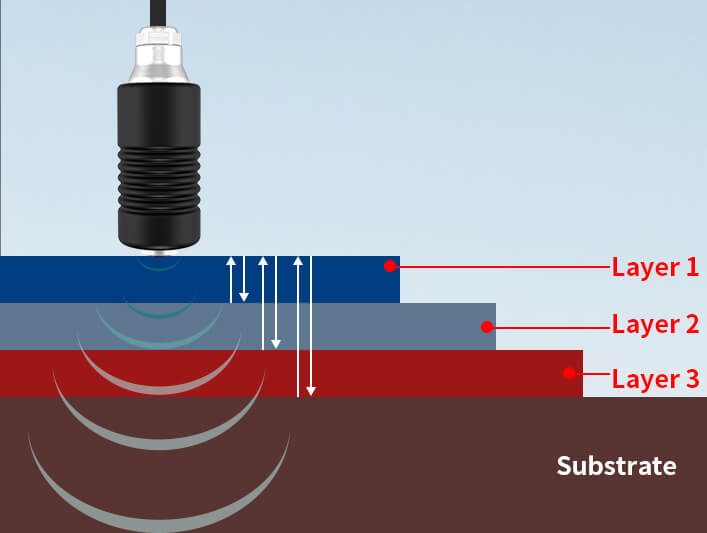

Поддерживает многослойные измерения
Прибор позволяет измерять толщину покрытий на различных основаниях, включая сталь, алюминий, пластик, стекло и другие материалы, и способен измерять до трех слоев покрытия либо общую толщину покрытия с основанием, удовлетворяя сложным требованиям контроля.
Точность на уровне микронов, точность промышленного уровня
Оснащённый высокоскоростным АЦП для быстрой регистрации данных, прибор обеспечивает разрешение до 1 мкм. Он гарантирует высокую точность при измерении толщины на микронном уровне, что делает его идеальным для требовательных промышленных задач контроля.
Цветной дисплей IPS высокой четкости
Промышленный экран IPS обеспечивает четкие, яркие показания, которые легко читаются даже в сложных условиях освещения.

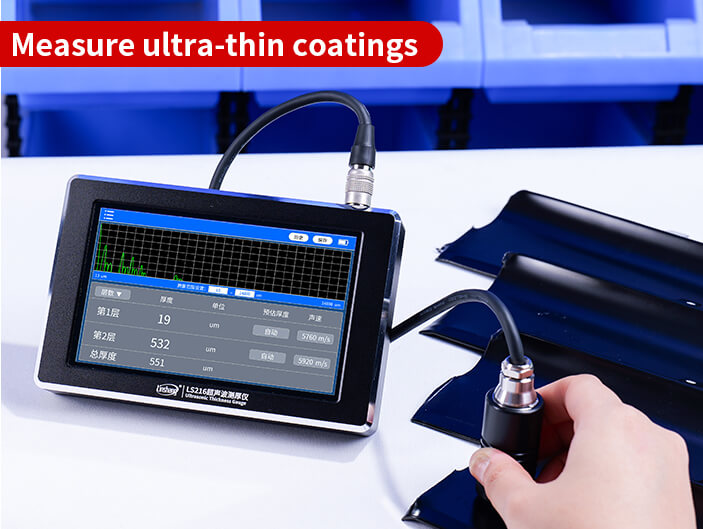

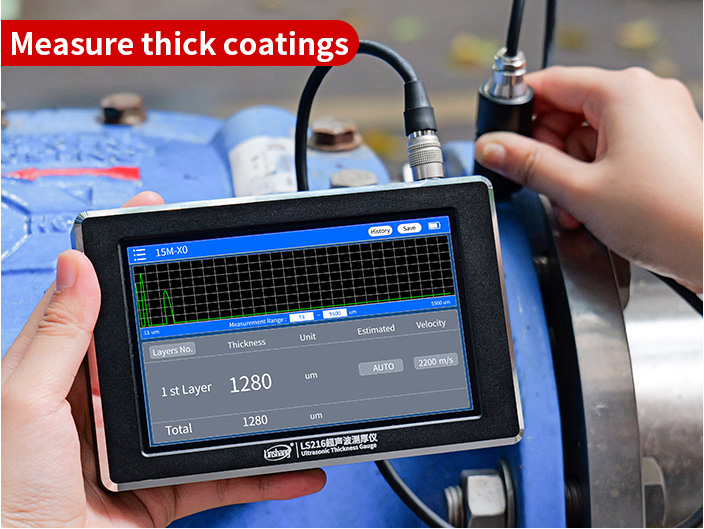

Сверхширокий диапазон измерений для различных применений
Ультраширокий диапазон измерений охватывает потребности в измерении как ультратонких, так и толстых покрытий, адаптируясь к сложным условиям применения с различными материалами и технологиями.
Отображение формы волны в реальном времени
Отображает формы волны измерения в реальном времени с подвижным зеленым курсором, позволяя пользователям интуитивно наблюдать эхо-сигналы, анализировать структуры покрытий, подтверждать границы измерений и повышать точность и надежность.
Автоматическое переключение усиления
Некоторые материалы являются хорошими проводниками звука, а некоторые — нет. Для последних измеритель может свободно переключать усиление, что должно усиливать ультразвуковой сигнал, чтобы излучаемый импульс точно улавливался преобразователем по мере его распространения и получал точные данные.

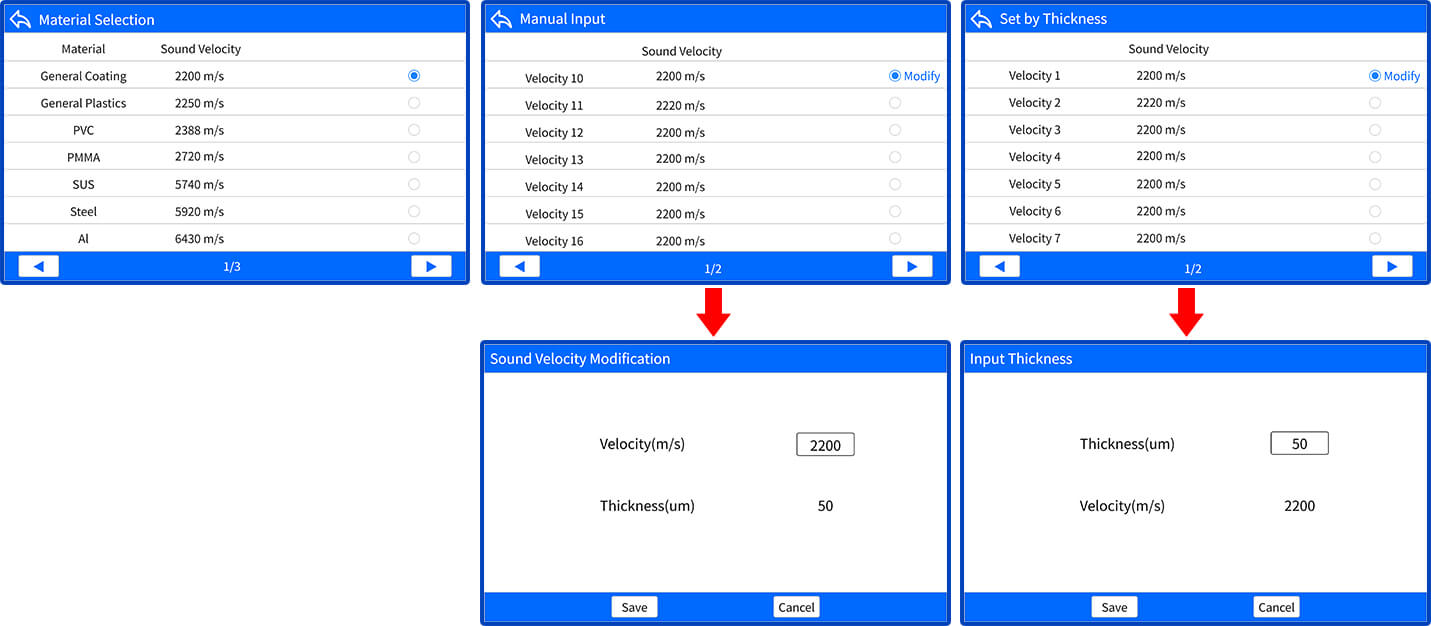

Три режима скорости звука для гибкости материалов
Поддерживает три настройки скорости: выбор на основе известного материала, расчет на основе известной толщины или ручной ввод — гибкая адаптация к различным материалам и сценариям измерений.

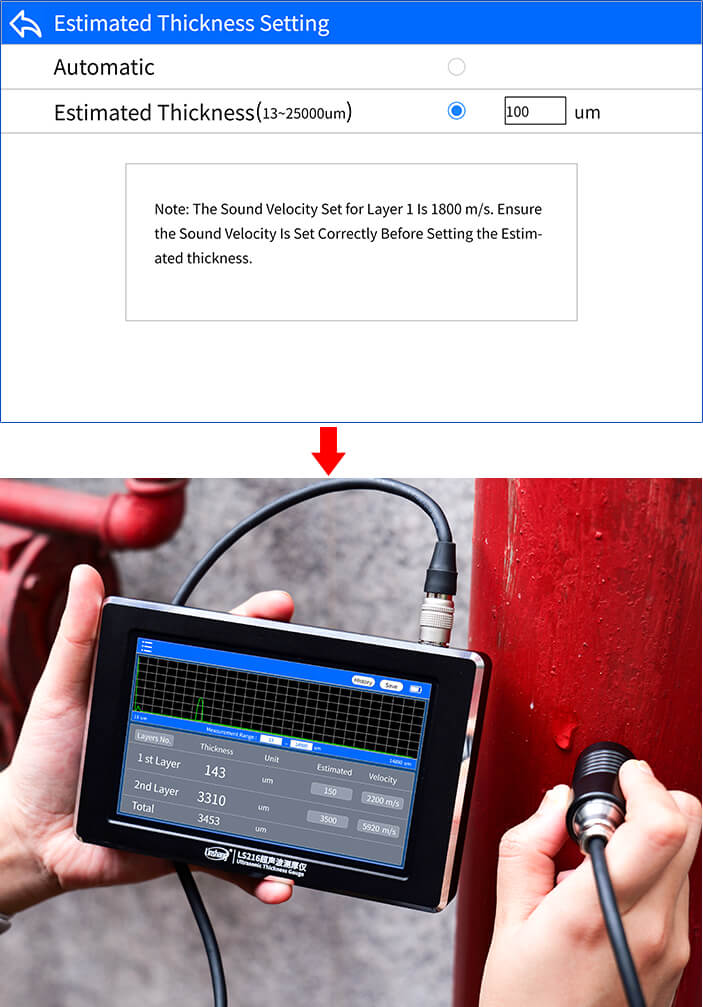

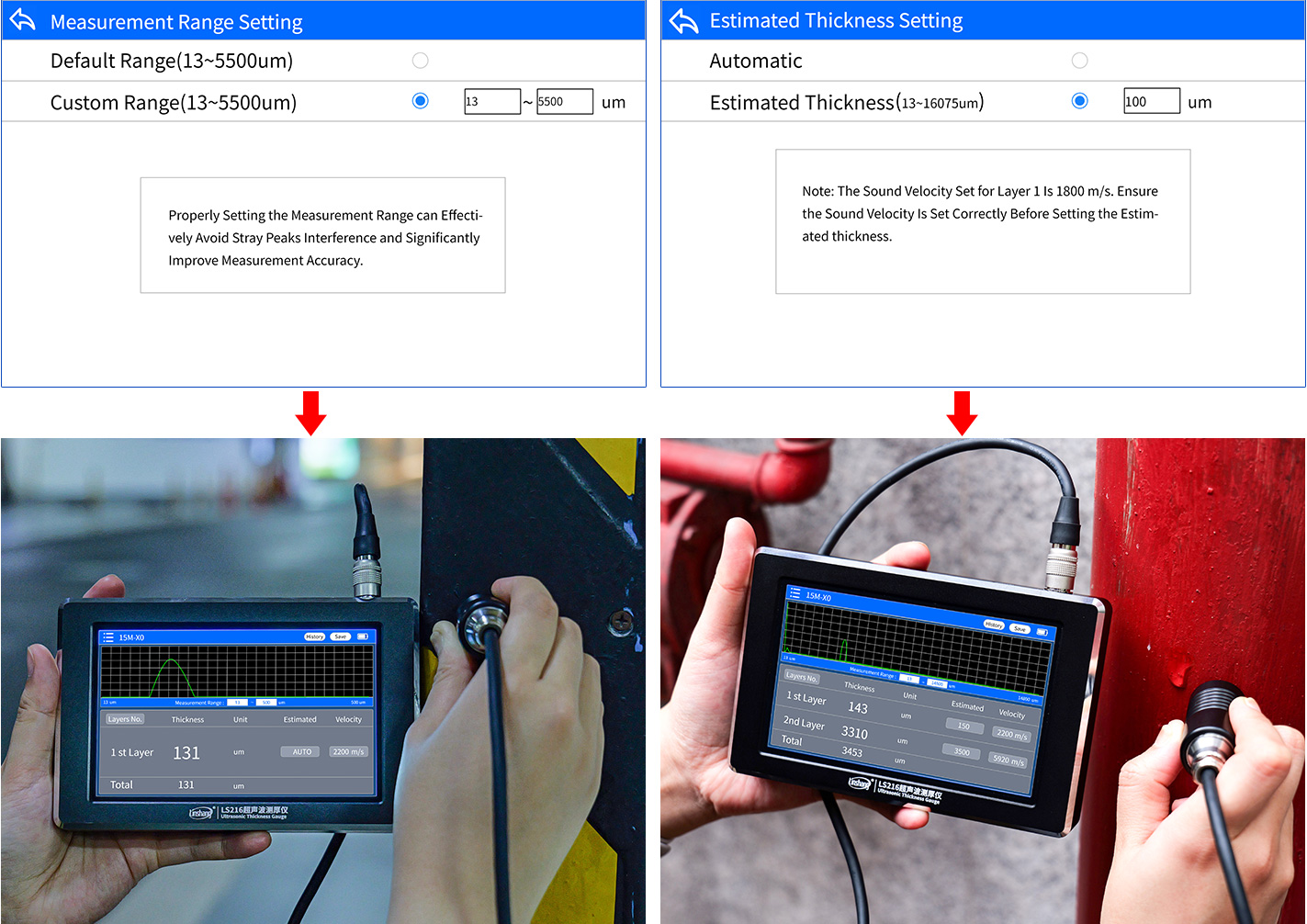

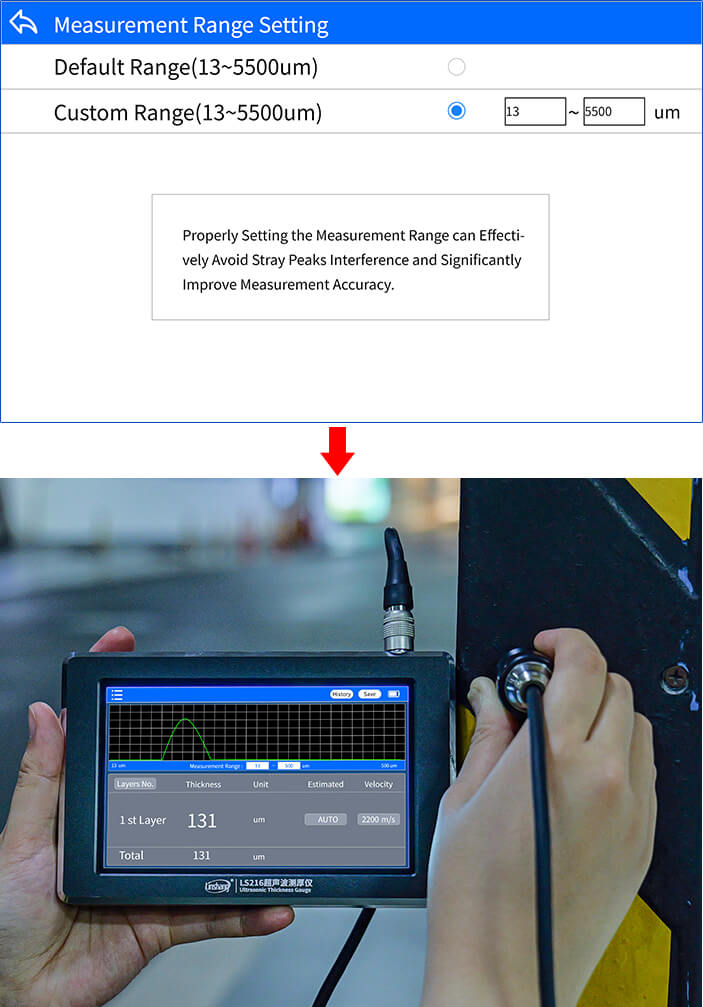

Настройки диапазона и толщины
Верхние/нижние пределы диапазона и настройки расчетной толщины эффективно фильтруют помеховые эхо-сигналы, повышая точность многослойных измерений.
Минимальная область измерения Φ6 мм
Разработанный с небольшой областью измерения Φ6 мм, прибор обеспечивает большую гибкость при измерении небольших или локализованных областей, что делает его идеальным для проверки тонких структур и небольших деталей.
Поддерживает калибровку нулевой точки
Зонд можно обнулить перед измерением, что обеспечивает точные показания толщины покрытия и сохраняет высокую точность и стабильность данных измерений.
Режимы непрерывного и однократного измерения
Прибор предлагает как однократные, так и непрерывные режимы измерения, обеспечивая гибкость для обработки различных сценариев измерений.

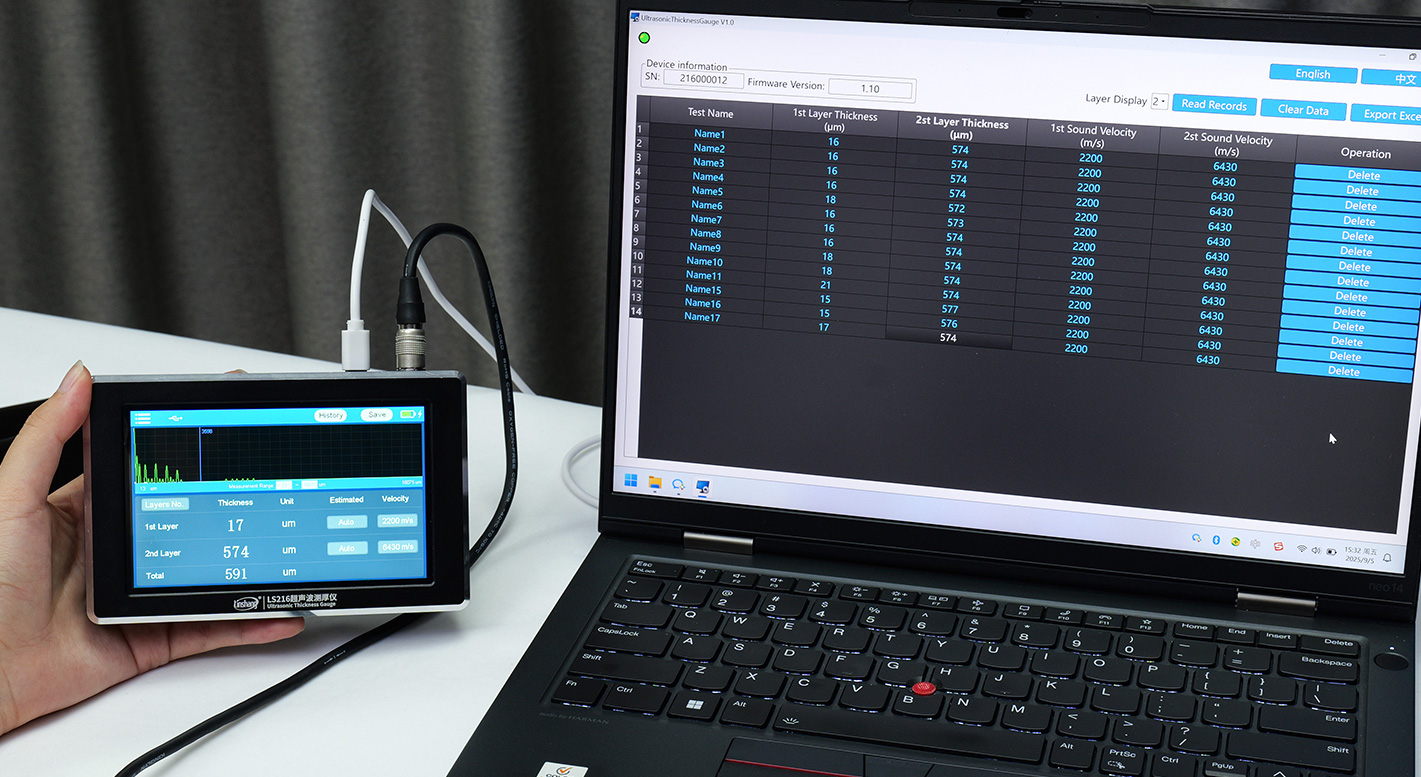

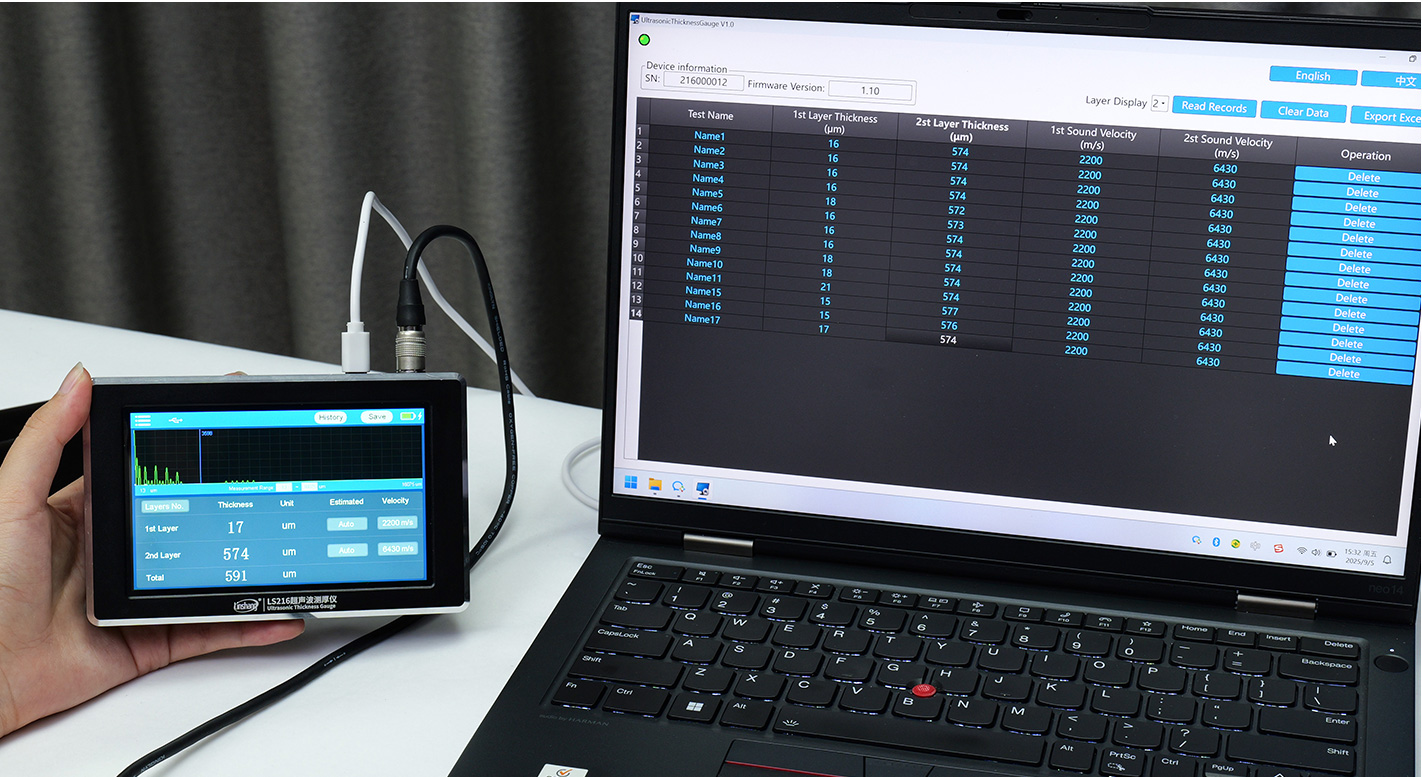

Мощное программное обеспечение для компьютера
Поддерживается подключение к компьютерному программному обеспечению, измеренные данные экспортируются одним нажатием, обеспечивается простое долгосрочное хранение данных и совместное использование в команде, что позволяет интеллектуализировать управление данными о толщине материалов.
Встроенная температурная компенсация
Функция компенсации температуры окружающей среды обеспечивает получение стабильных данных долгосрочных измерений, устраняя необходимость в частой повторной калибровке.

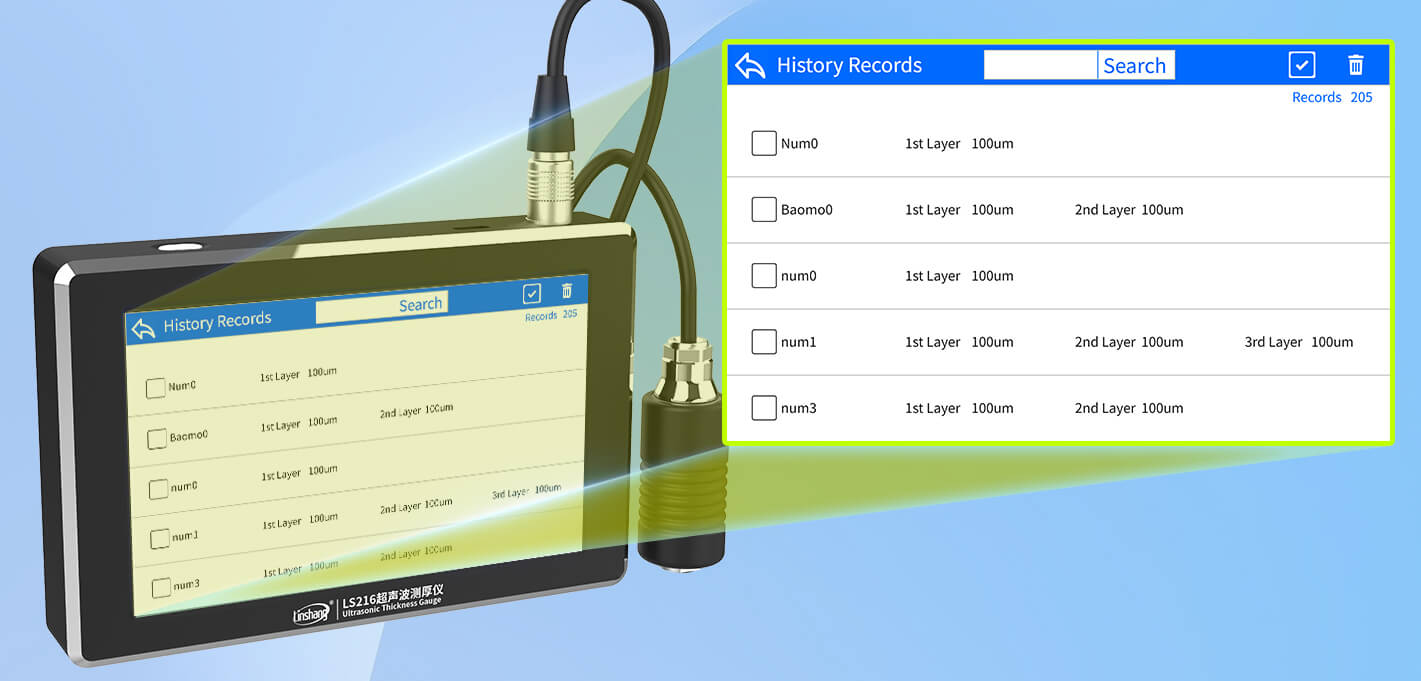

Большая емкость для хранения данных
Благодаря возможности хранения до 999 наборов данных измерений прибор обеспечивает удобный доступ для последующего просмотра и сравнительного анализа.
Прецизионное мастерство изготовления корпуса из авиационного алюминия
Изготовленный с корпусом из авиационного алюминиевого сплава, обработанным на прецизионном станке с ЧПУ, инструмент обеспечивает исключительную устойчивость к давлению и ударам.
Встроенная перезаряжаемая литиевая батарея
Оснащенная литиевой батареей большой емкости 4000 мАч и интерфейсом зарядки Type-C, прибор обеспечивает быструю зарядку и увеличенный срок службы батареи, что позволяет использовать его интенсивно в любых условиях.
Переключаемые единицы мкм/мил
Выбираемые языки отображения
Интуитивно понятное меню

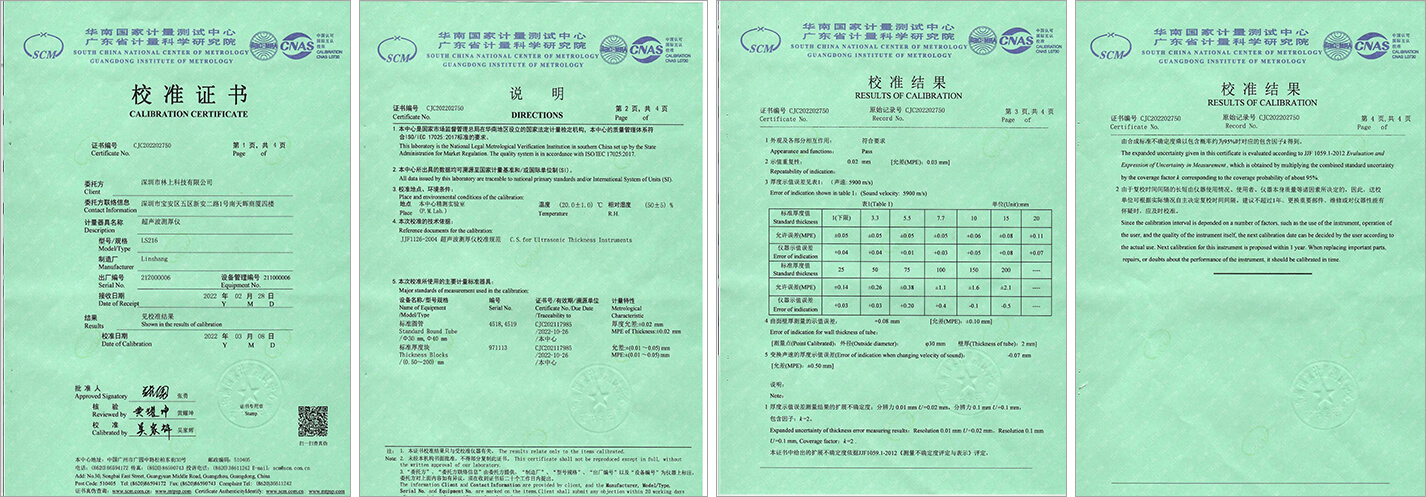

Стандарты и квалификации
Изделие соответствует стандарту:
GB/T 37361-2019 Определение толщины пленки — Метод ультразвукового толщиномера
JJF1126-2004 Технические условия калибровки ультразвукового толщиномера.
Видео операции
Видеоролик о работе LS216
Видео с программным обеспечением для ПК
Упаковка
| № | Наименование товара | Количество | Единица измерения |
|---|---|---|---|
| 1 | Основной блок ультразвукового толщиномера | 1 | шт. |
| 2 | Ультразвуковой зонд | Количество заказанных зондов | |
| 3 | Зарядный кабель | 1 | шт. |
| 4 | Контактная жидкость | 1 | фл. |
| 5 | Инструкция по эксплуатации | 1 | экз. |
