LS225+N2000 Тестер толщины покрытия
Профессиональное измерение толщины покрытия с большой плоской поверхностью

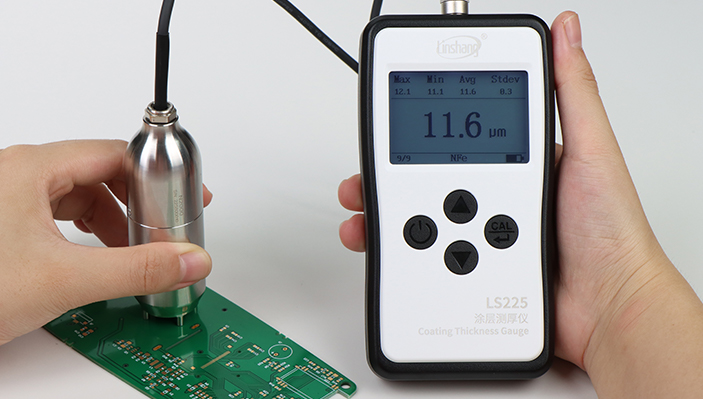

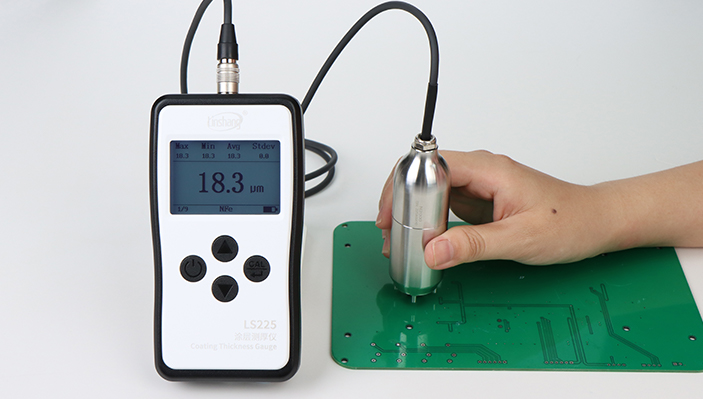

Подходит для измерения толщины краски на печатной плате
Используйте собственный вес для запуска измерения, постоянного давления, стабильного значения

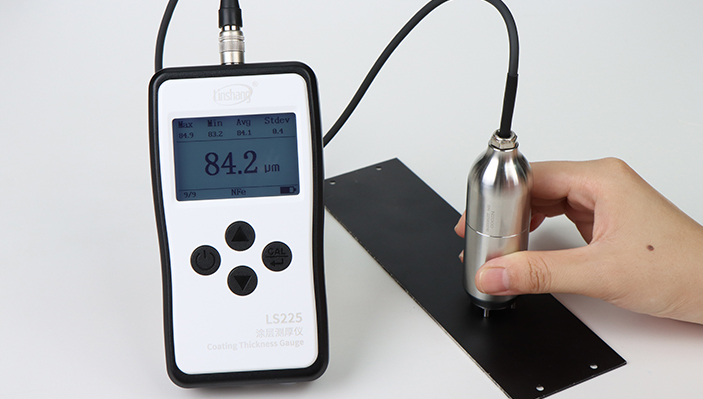

Измеритель толщины покрытия LS225 с датчиком N2000, профессиональный инструмент для измерения толщины покрытия на большой площади. В приборе используется принцип вихретоковой индукции, датчик использует собственный вес, чтобы гарантировать, что одна и та же сила используется для нажатия на датчик во время каждого измерения, а значение является стабильным. Он особенно подходит для измерения толщины краски на печатных платах, а также может использоваться для измерения непроводящих покрытий, таких как краска, слой анодного оксида, керамика и т. д., на немагнитных металлических подложках, таких как медь, алюминий, штамп -литой цинк, латунь и т.д.
Приложение
Толщиномер покрытия LS225+N2000 может использоваться для неразрушающего измерения толщины непроводящего покрытия на немагнитных металлических подложках, таких как слой анодного оксида на поверхности различных алюминиевых заготовок, трехслойная краска на поверхности печатных плат и т. д. .. Его можно использовать для производственного контроля, приемки строительства и продажи на выставочной площадке, а области применения включают авиационную промышленность, строительные материалы, машиностроение, химическую промышленность, легкую промышленность и приборостроение и многие другие отрасли.
Технические характеристики
Параметры хоста Измеритель толщины покрытий LS225
| имя параметра | значение параметра |
|---|---|
| Дисплей | ЖК-матрица 240×160 точек |
| Емкость аккумулятора | 4 щелочные батареи 1,5 В AAA |
| Диапазон рабочих температур | 0℃～50℃ |
| Диапазон температур хранения | -20℃～60℃ |
| Размер хоста | 148*76*26 мм (Д*Ш*В) |
| Вес (включая батарею) | 194 г |
Параметры датчика N2000
| имя параметра | значение параметра |
|---|---|
| Принцип измерения | Вихревой поток |
| Подложка | Неферромагнитный металл |
| Диапазон измерения | 0,0-2000 мкм |
| разрешающая способность | 0,1 мкм: 0 мкм-99,9 мкм 1 мкм: 100 мкм-500 мкм 0,01 мм: 1,00 мм-1,50 мм |
| Единица измерения | мкм/мил |
| Повторяемость | ≤ ± (1% H + 0,2 мкм), H - стандартное значение |
| Точность измерения | ≤±(2%H+0,3 мкм) после калибровки по 1-5 точкам, H является стандартным значением |
| Интервал измерения | 0,8 с |
| Минимальная толщина подложки | 0,03 мм |
| Калибровка | Поддержка регулировки нуля и калибровки по 1–5 точкам |
| Размер зонда | 95,5*30 мм (без соединительного кабеля) |
| Вес (включая батарею) | 304 г |
Функции и особенности
Измерение ультратонких слоев покрытия
Технология цифровых колебаний и высокоскоростной сбор данных АЦП позволяют измерять ультратонкие покрытия толщиной менее 10 мкм и обеспечивать точные и стабильные данные.
Зонд, использующий схему измерения триггера с собственным весом
Зонд использует собственный вес для запуска измерения, чтобы гарантировать, что одна и та же сила прикладывается к зонду для каждого измерения, а значение является стабильным.
Принять технологию цифровых датчиков
Используя передовую технологию цифрового датчика собственной разработки, встроенную схему цифровой обработки внутри датчика, избегая шумовых помех аналоговых сигналов, обеспечивая точность данных испытаний.

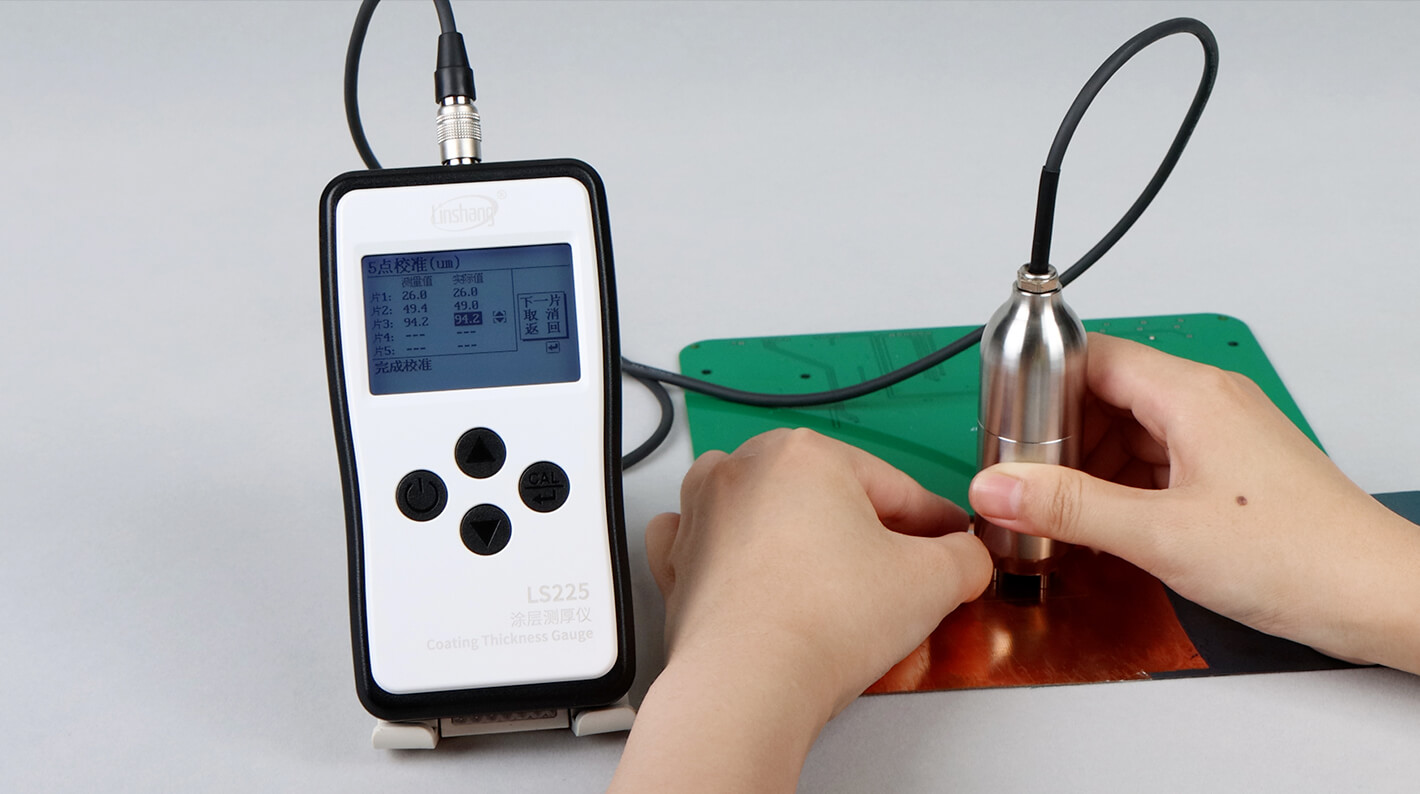

Многоточечная калибровка, более точные данные
Поддержка обнуления и многоточечной калибровки для обеспечения более точных данных, оснащение специальной доской для обнуления и стандартными планшетами

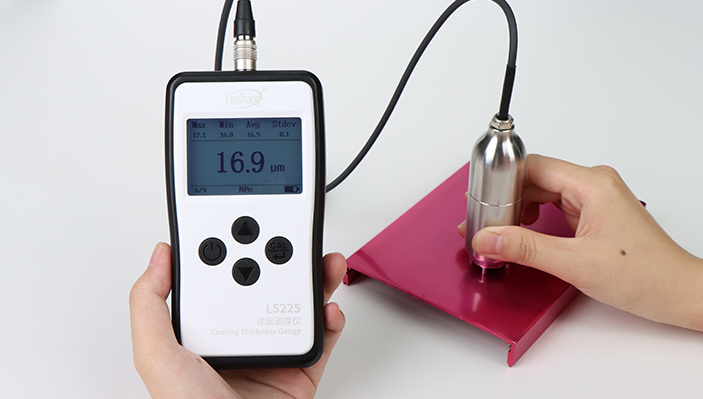

С функцией статистики данных

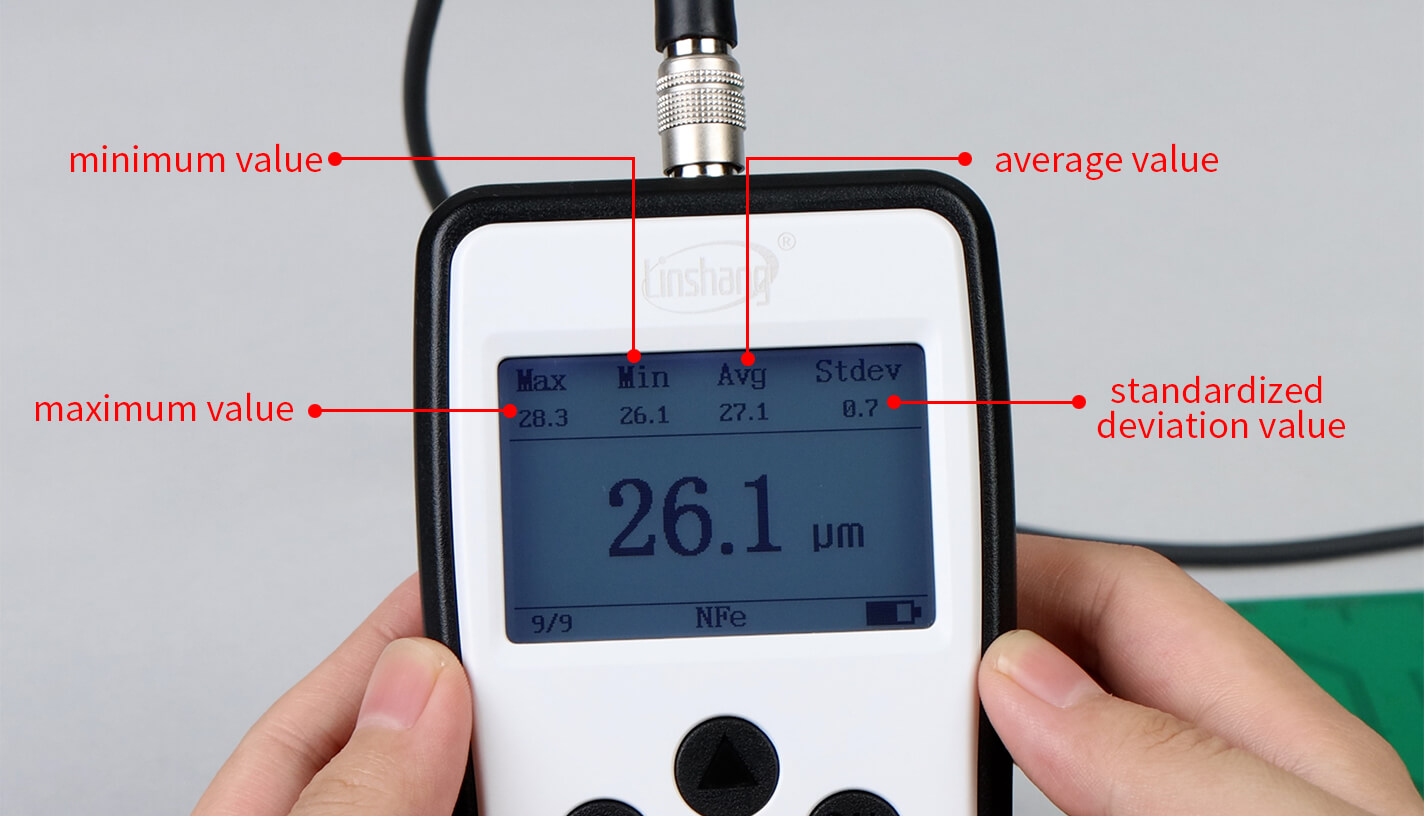

С помощью функции статистики данных автоматически подсчитывается максимальное значение, минимальное значение, среднее значение и значение дисперсии последних 9 групп проверенных данных.
Долгий срок службы и низкое энергопотребление
2000 мкм большой диапазон
Двуязычная поддержка на английском и китайском языках
Переключаемые единицы измерения

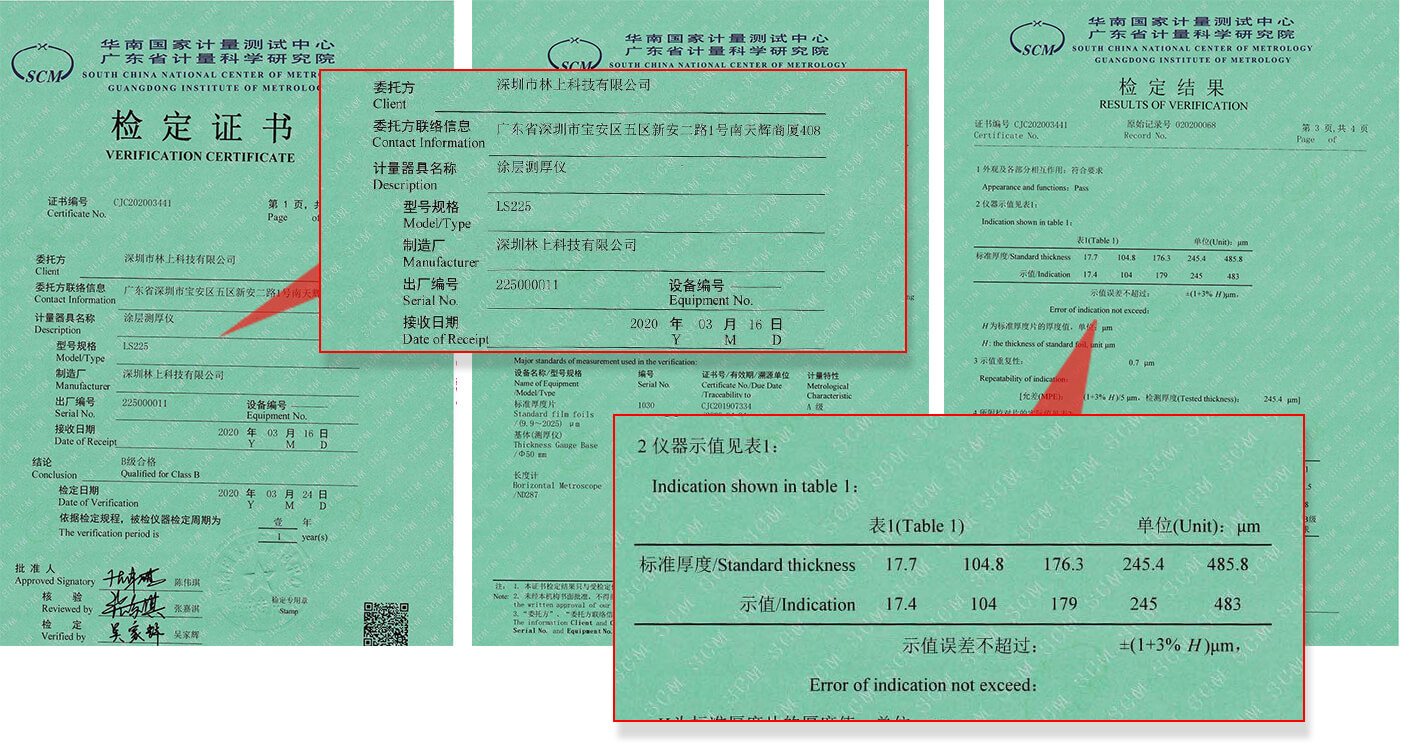

Стандарты и квалификации
Толщиномер покрытия LS225+N2000 соответствует следующим стандартам:
(1) GB/T 4957-2003 Непроводящие покрытия на немагнитных металлах. Измерение толщины покрытия. Вихревой ток.
(2) DIN EN ISO 2808 Краски и лаки – определение толщины пленки
(3) JJG-818-2005 Правила проверки магнитных и вихретоковых измерительных приборов для измерения толщины покрытия
Упаковка
| серийны номер | вещь | количество | Ед. |
|---|---|---|---|
| 1 | LS225+N2000 Измеритель толщины покрытий | 1 | комплект |
| 2 | Зонд N2000 | 1 | шт |
| 3 | Плата регулировки нуля NFe | 1 | шт |
| 4 | Стандартный фильм | 7 | шт |
| 5 | Руководство пользователя | 1 | шт |
| 6 | Сертификат/Гарантийный талон | 1 | шт |
| 7 | Пластиковая коробка проекта | 1 | шт |
Ваш запрос информации о продукте
Пожалуйста, сообщите нам ваши требования, и мы свяжемся с вами в ближайшее время！
Часто задаваемые вопросы
-
1. Отличие LS225 от других толщиномеров покрытий
По сравнению с несколькими другими толщиномерами покрытий, LS225 имеет более высокую точность измерения и воспроизводимость данных. С помощью специального испытательного приспособления его можно использовать для точного измерения ультратонких покрытий толщиной менее 10 мкм, заготовок небольшого размера и специальной формы. Он поддерживает настройку нуля и многоточечную калибровку. Результаты измерений могут быть более точными после калибровки с использованием стандартных пленок или непокрытых заготовок.
Если вы хотите узнать больше о толщиномере покрытия Linshang, нажмите «Выбор толщиномера покрытия и часто задаваемые вопросы».
