LS227 Многофункциональный толщиномер покрытий
Измерение толщины покрытий для различных применений
Один хост можно свободно комбинировать с различными датчиками для использования
Интеллектуальная статистика максимальных, минимальных, средних значений и стандартного отклонения
LS227 Толщиномер покрытий отличается разъёмной конструкцией, состоящей из основного блока с сенсорным экраном и цифрового датчика. Основной блок может интеллектуально распознавать различные модели датчиков и в настоящее время поддерживает гибкую комбинацию 8 типов датчиков. Прибор может широко применяться для измерения толщины поверхностных покрытий на небольших изделиях, в отверстиях, на внутренних стенках труб, а также для измерения лакокрасочных покрытий. Пользователи могут выбрать подходящий датчик для измерения в зависимости от различных сценариев тестирования.
LS227 Возможности Видео
Применение продукции
Прибор оснащён 8 различными моделями датчиков на выбор, которые можно подобрать в зависимости от формы и толщины испытуемого материала. Датчики не входят в стандартную комплектацию и приобретаются отдельно.
| Число | Модель-зонд | Диапазон | Возможности |
|---|---|---|---|
| 1 | F600-X0 | 0-600μm | Железный прямой зонд, сверхмалая головка зонда, подходит для измерения толщины тонких покрытий на небольших деталях. |
| 2 | NF1600-X0 | 0-1500μm | Цветной, прямой щуп, ультрамалый измерительный наконечник, подходит для измерения анодированных слоёв на небольших деталях. |
| 3 | FNF2000-X0 | 0-2000μm | Двухэлементный прямой щуп, стандартный диапазон, подходит для измерения толщины покрытий и красок. |
| 4 | FNF5000-X0 | 0-5000μm | Двухосновный, прямой щуп, большой диапазон, подходит для измерения толщины покрытий и красок. |
| 5 | FNF20000-X0 | 10-20000μm | Двухосновный прямой щуп, сверхбольшой диапазон измерений, подходит для измерения толщины огнезащитных покрытий и лакокрасочных материалов. |
| 6 | FNF2000-X1 | 0-2000μm | Двухосновный зонд под прямым углом 90°, подходит для измерения толщины покрытия в отверстиях и узких щелях. |
| 7 | F2000-X2 | 0-2000μm | Железный зонд с длинным стержнем под углом 90°, подходит для измерения толщины покрытия на внутренних стенках труб и узких канавок. |
| 8 | NF2000-X2 | 0-2000μm | Цветной металл, длинный щуп 90°, подходит для измерения толщины покрытия на внутренних стенках труб и узких пазах. |

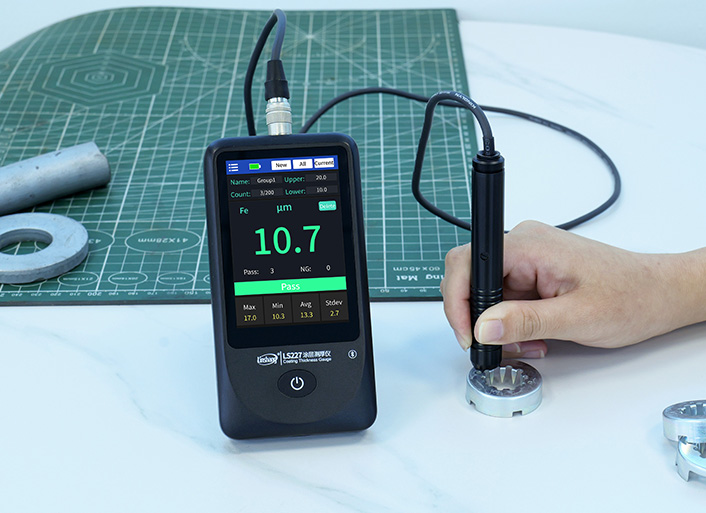

F600-X0 фактическое измерение зонда

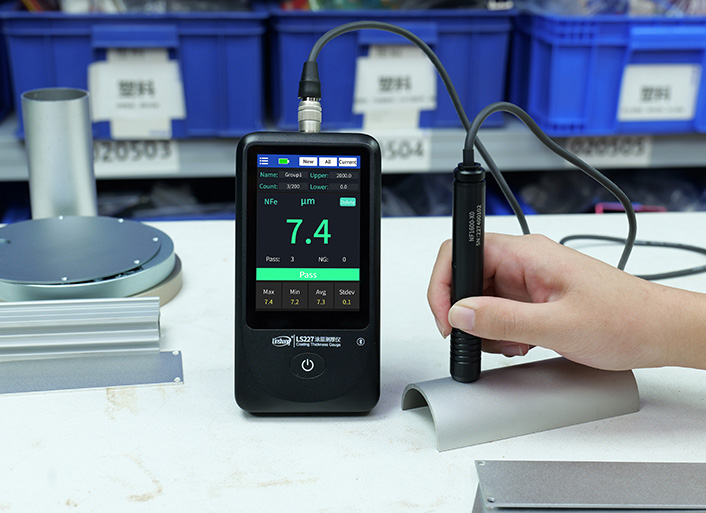

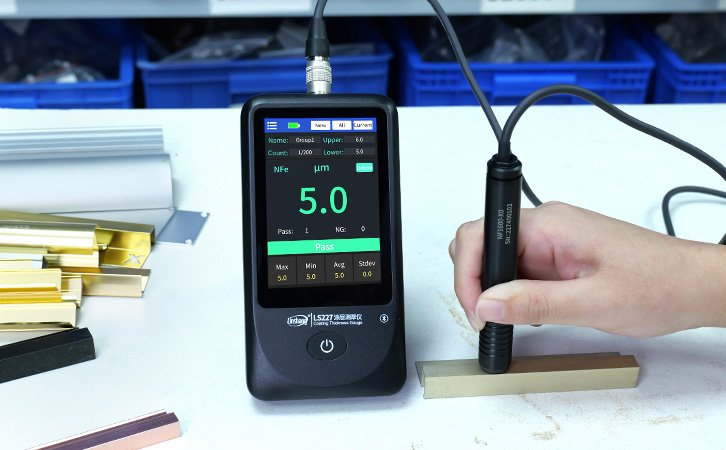

NF1600-X0 фактическое измерение зондом

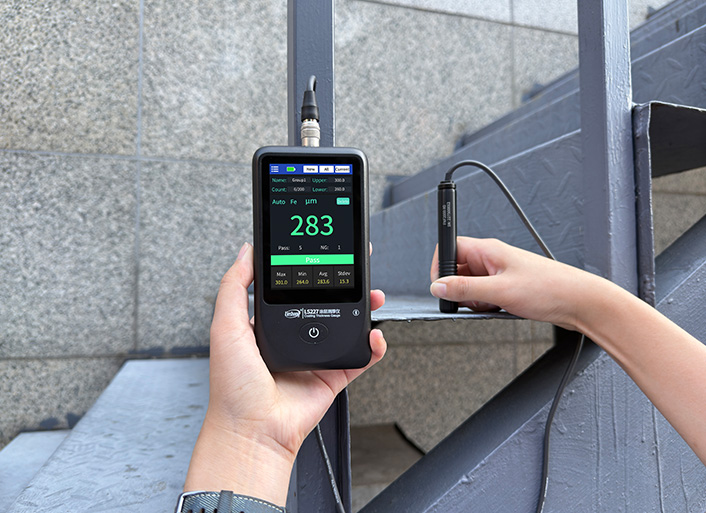

FNF2000-X0 фактическое измерение зонда

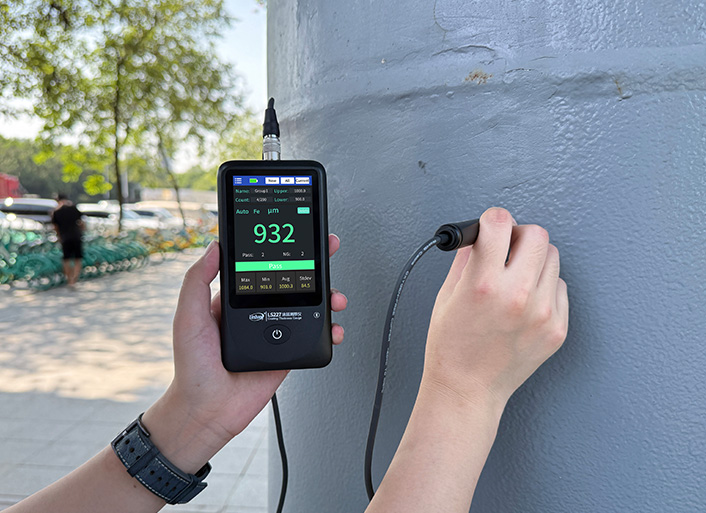

FNF5000-X0 фактическое измерение зонда

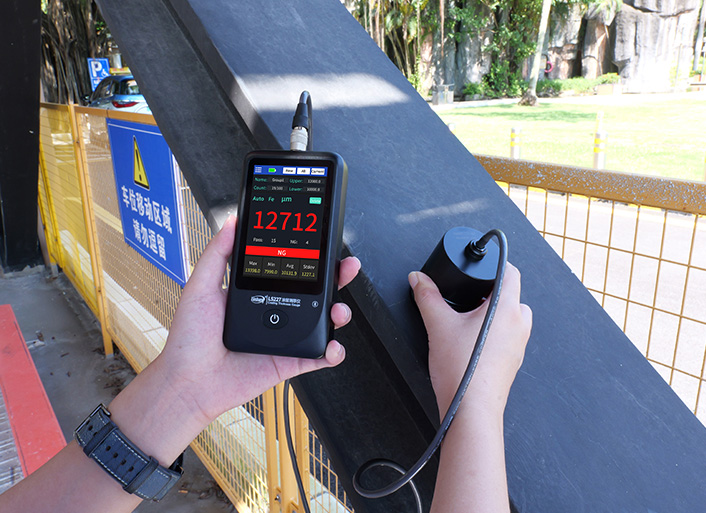

FNF20000-X0 фактическое измерение зонда

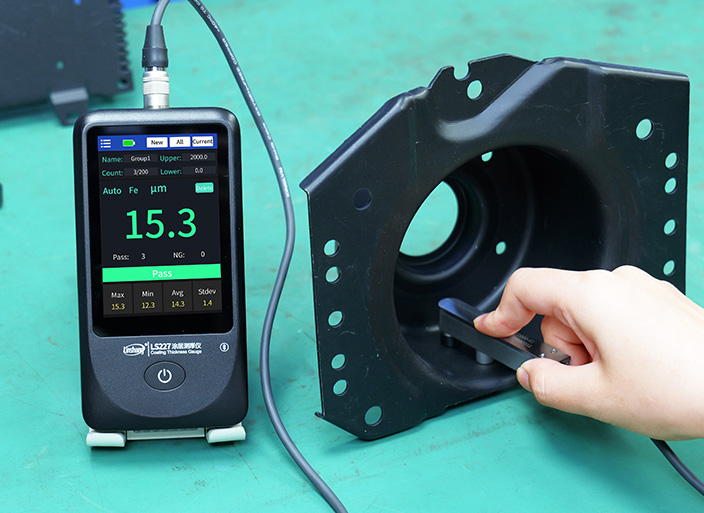

FNF2000-X1 фактическое измерение зондом

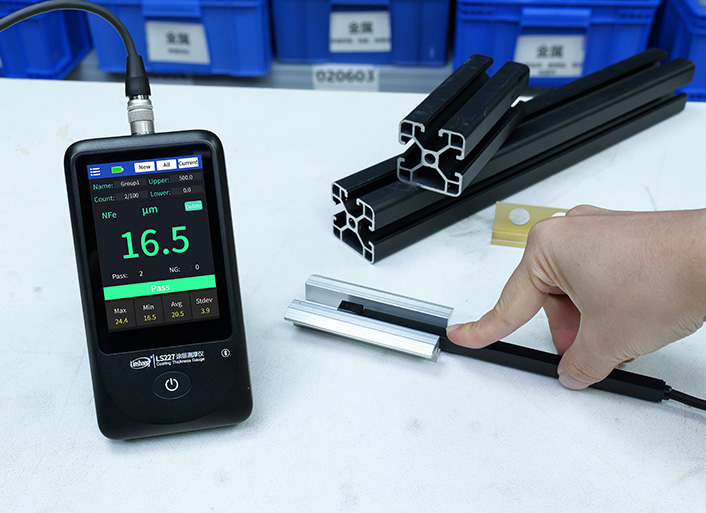

NF2000-X2 фактическое измерение зонда

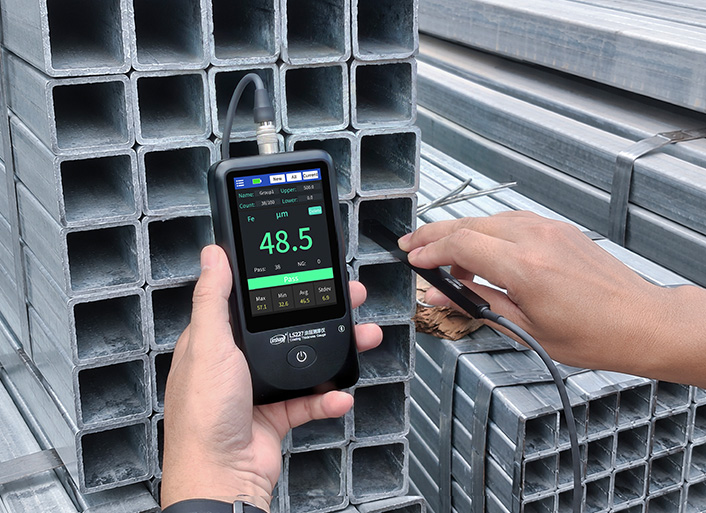

F2000-X2 фактическое измерение зонда
Параметры продукта
| Имя параметра | Значение параметра |
|---|---|
| Экран дисплея | 480*320 точечно-матричный IPS цветной экран |
| Уровень заряда батареи | Аккумуляторная литиевая батарея 3.7V@4000mAh |
| Диапазон рабочих температур | 0℃-50℃ |
| Диапазон температуры хранения | -20℃-60℃ |
| Единица | мкм / мм / мил / г/м²(Примечание: единица измерения г/м² обозначает «вес оцинкованной стали», а плотность цинка составляет 7,13 г/см³. Эта единица измерения может использоваться только при подключении к датчикам F600-X0 и F2000-X2.) |
| Калибровка пользователя | Поддерживает калибровку нулевой точки и калибровку от 1 до 5 точек. |
| Размеры хоста | 141*71*22 мм |
| Вес (с учетом батареи) | Примерно 200 г |
| Напряжение питания | DC5V |
| Рабочий ток | 160 мА |
| Эксплуатационное энергопотребление | 800 мВт |
Параметры зонда
| Название зонда | F600-X0 | NF1600-X0 |
|---|---|---|
| Тип щупа | Обычный прямой тип | |
| Принцип измерения | Магнитная индукция | Вихретоковая индукция |
| Матричный материал | Ферромагнитный металл | Цветные металлы |
| Диапазон измерений | 0,0–600 мкм | 0,0–1600 мкм |
| Разрешение | 0,1 мкм: (0–99,9 мкм), 1 мкм: (100–600 мкм) |
0,1 мкм: (0–99,9 мкм), 1 мкм: (100–1600 мкм) |
| Точность | Пятиточечная калибровка ±(2%H+0,3μm), где H — стандартное значение. | |
| Временной интервал | 1,5 с (одиночный режим), 0,4 с (непрерывный режим) |
0.4s |
| Минимальная толщина подложки | 0,1 мм | 0,03 мм |
| Минимальный радиус кривизны | Выпуклая поверхность 1,5 мм | |
| Размеры щупа (без учёта кабеля) | 105 мм в длину * 15 мм в диаметре | |
| Вес щупа | Примерно 55 г | |
| Название зонда | F2000-X2 | NF2000-X2 | FNF2000-X1 |
|---|---|---|---|
| Тип щупа | Длинный стержень 90° | Прямой угол 90° | |
| Принцип измерения | Магнитная индукция | Вихретоковая индукция | Магнитная индукция / Индукция вихревых токов |
| Матричный материал | Ферромагнитный металл | Цветные металлы | Ферромагнитный металл / неферромагнитный металл |
| Диапазон измерений | 0,0–2000 мкм | ||
| Разрешение | 0,1 мкм: (0–99,9 мкм), 1 мкм: (100–2000 мкм) |
||
| Точность | H < 1000 мкм: ±(2%H + 1 мкм), H ≥ 1000 мкм: ±3%H (пятиточечная калибровка, H — стандартное значение) |
||
| Временной интервал | 0,6 с | 0,4 с | 0,8 с |
| Минимальный радиус кривизны | плоский | выпуклая поверхность 3 мм | |
| Минимальная толщина подложки | 0,2 мм | 0,05 мм | Fe: 0,2 мм/NFe: 0,05 мм |
| Размеры щупа (без учёта кабеля) | Длина 167 мм * Ширина 8 мм * Высота 10,8 мм | 86 мм в длину * 11,5 мм в ширину * 22 мм в высоту | |
| Вес щупа | Примерно 46 г | Примерно 80 г | |
| Название зонда | FNF2000-X0 | FNF5000-X0 | FNF20000-X0 |
|---|---|---|---|
| Тип щупа | Обычный прямой тип | Прямой тип сверхбольшого диапазона | |
| Принцип измерения | Магнитная индукция / Индукция вихревых токов | ||
| Матричный материал | Ферромагнитный металл / неферромагнитный металл | ||
| Диапазон измерений | 0,0–2000 мкм | 0,0–5000 мкм | 10,0–20000 мкм |
| Разрешение | 0,1 мкм: (0–99,9 мкм), 1 мкм: (100–2000 мкм) |
0,1 мкм: (0–99,9 мкм), 1 мкм: (100–5000 мкм) |
0,1 мкм: (10–99,9 мкм), 1 мкм: (100–20 000 мкм) |
| Точность | H < 1000 мкм: ±(2%H + 1 мкм), H ≥ 1000 мкм: ±3%H (пятиточечная калибровка, H — стандартное значение) |
H < 1000 мкм: ±(2%H + 1 мкм), 1000 мкм ≤ H < 3000 мкм: ±3%H, H ≥ 3000 мкм: ±5%H (пятиточечная калибровка, H — стандартное значение) |
H < 15000 мкм: ±(3%H + 2 мкм), H ≥ 15000 мкм: ±5%H (пятиточечная калибровка, H — стандартное значение) |
| Временной интервал | 0,8 с | ||
| Минимальный радиус кривизны | выпуклая поверхность 3 мм | Выпуклая поверхность 30 мм | |
| Минимальная толщина подложки | Fe:0,2 мм / NFe:0,05 мм | Fe:2мм / NFe:1мм | |
| Размеры щупа (без учёта кабеля) |
105 мм в длину * 15 мм в диаметре | 71 мм длина * 50,5 мм диаметр | |
| Вес щупа | Примерно 52 г | Примерно 216 г | |
Характеристики продукта

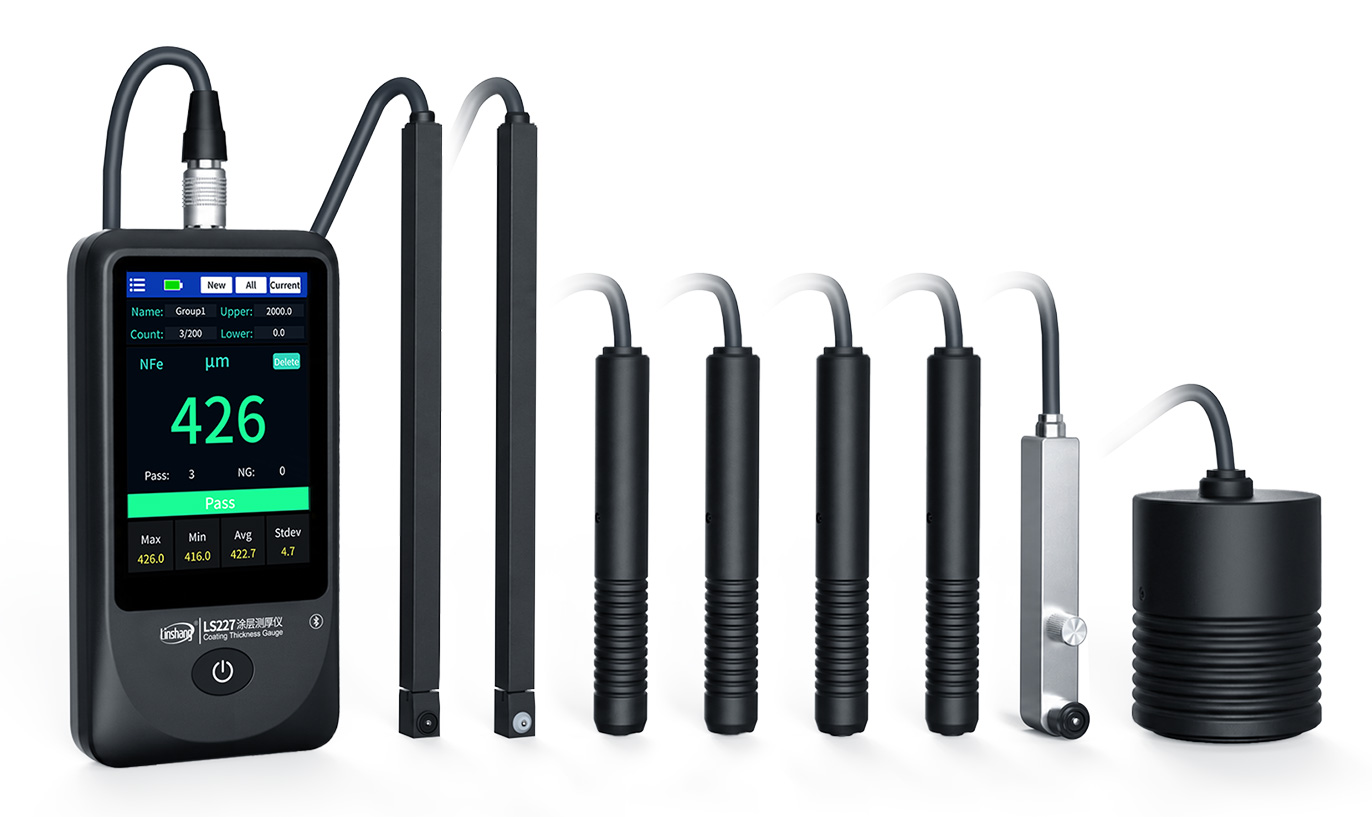

Доступно несколько вариантов щупов, подходящих для различных ситуаций.
Конструкция сменного щупа позволяет свободно сочетать один хост с различными щупами для использования, что делает его удобным для тестирования в различных сценариях.
Сверхмалый щуп, специально разработанный для измерения малых заготовок.
При использовании с ультрамалым зондом прибор позволяет легко измерять толщину покрытия на небольших деталях или материалах неправильной формы.
Зонд с углом 90°, двойного назначения для железа и алюминия
Щуп имеет конструкцию с изгибом под углом 90°, что делает измерение толщины покрытия в отверстиях и узких щелях более простым и удобным. Это универсальный щуп, подходящий как для железных, так и для алюминиевых подложек.

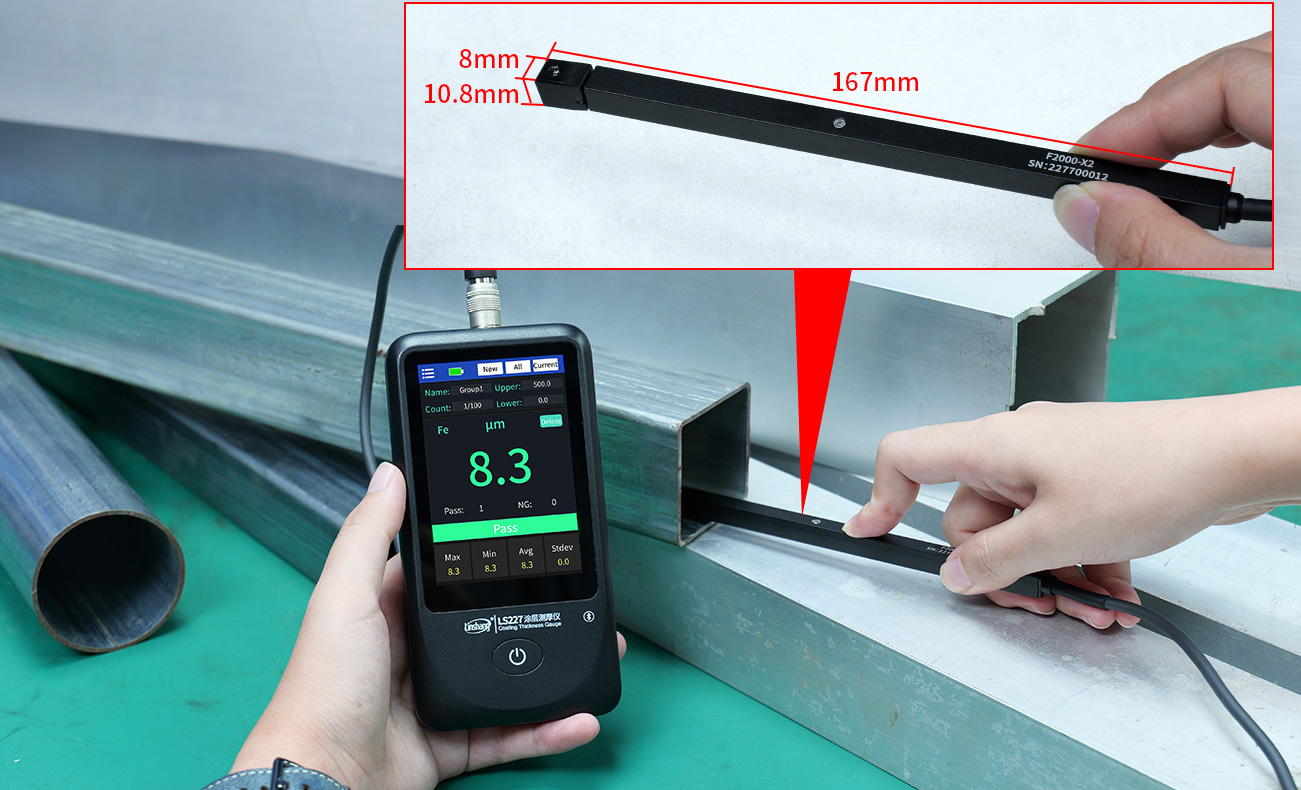

Использует конструкцию зонда с длинным стержнем под углом 90°.
Зонд с длинным плечом 90° подходит для измерения толщины покрытия в местах, труднодоступных для стандартных зондов, таких как внутренние стенки труб и узкие канавки.
Конструкция с ультрабольшим диапазоном измерения 20000 мкм
Диапазон измерения датчика может достигать 20000 мкм, и он подходит как для железа, так и для алюминия, что позволяет легко измерять даже толстые покрытия.
Сенсорное управление проще.
Хост оснащён 3,5-дюймовым большим сенсорным экраном, что делает управление простым и удобным.
Хорошее качество, высокая точность.

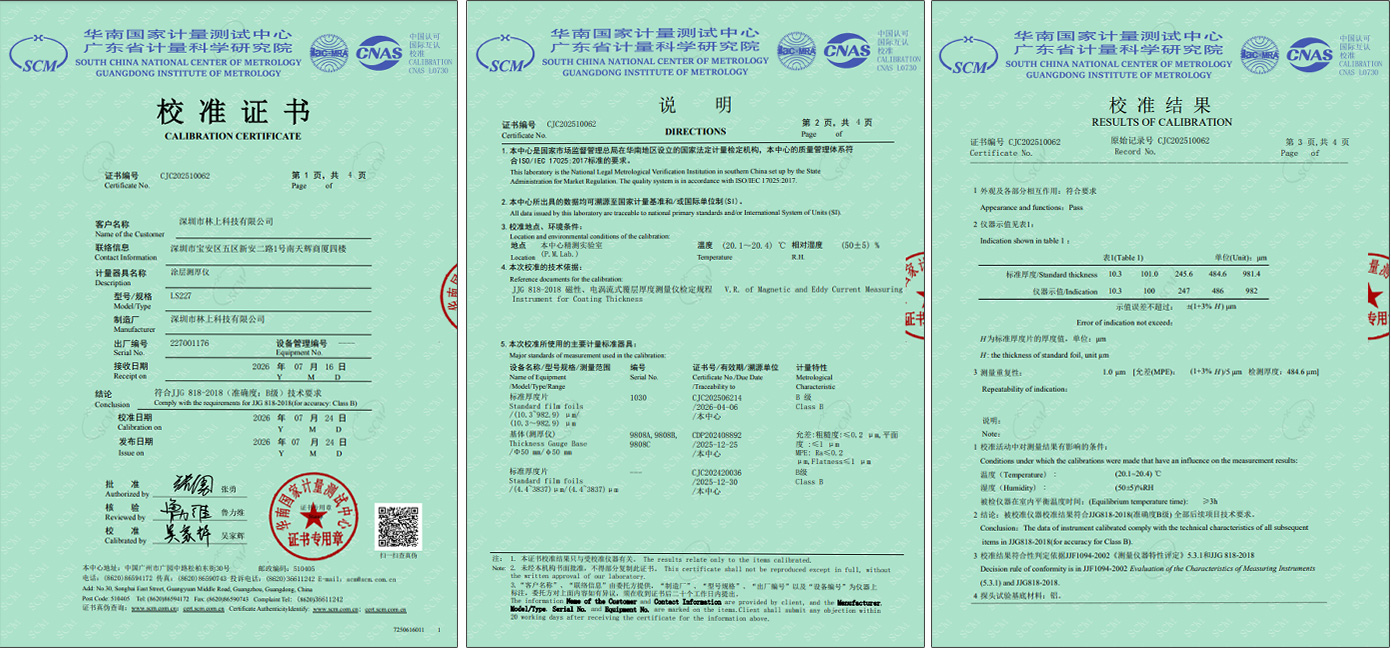

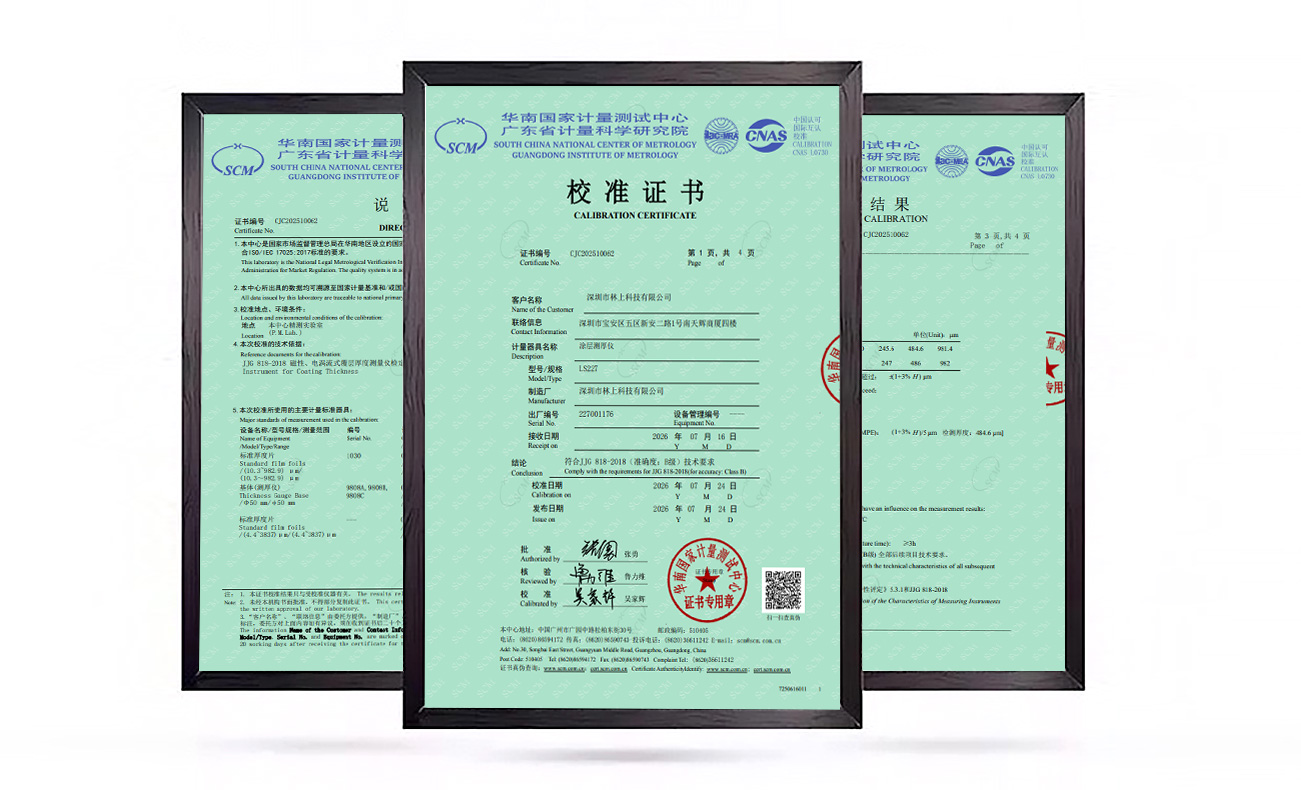

Прибор обеспечивает высокую точность измерений и минимальное отклонение при повторных испытаниях, а также надёжно проходит метрологическую поверку, проводимую национальным авторитетным метрологическим институтом.
Цифровой щуп с защитой от помех
Используется передовая технология цифрового щупа, при этом цифровая обработка сигнала выполняется непосредственно внутри щупа, что обеспечивает меньшую восприимчивость щупа к внешним помехам и отличную точность измерений.

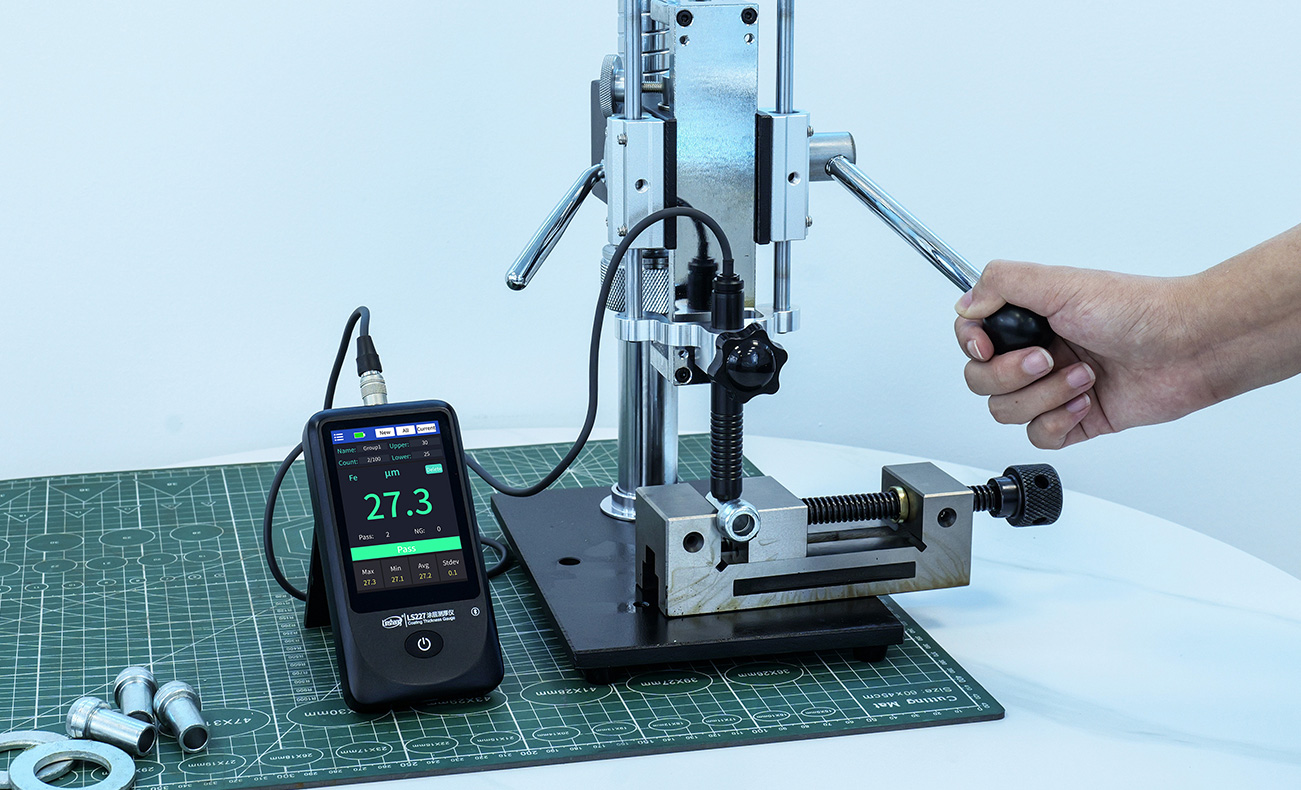

В паре с ручным пресс-штативом для точного измерения.
Оснащен специализированным ручным испытательным стендом, доступным для приобретения пользователем, что делает измерение более удобным и исключает ошибки измерения, вызванные человеческим фактором.F600-X0зонд,NF1600-X0зонд,FNF2000-X0зонд,FNF5000-X0зонд поддерживает тестирование стоек)

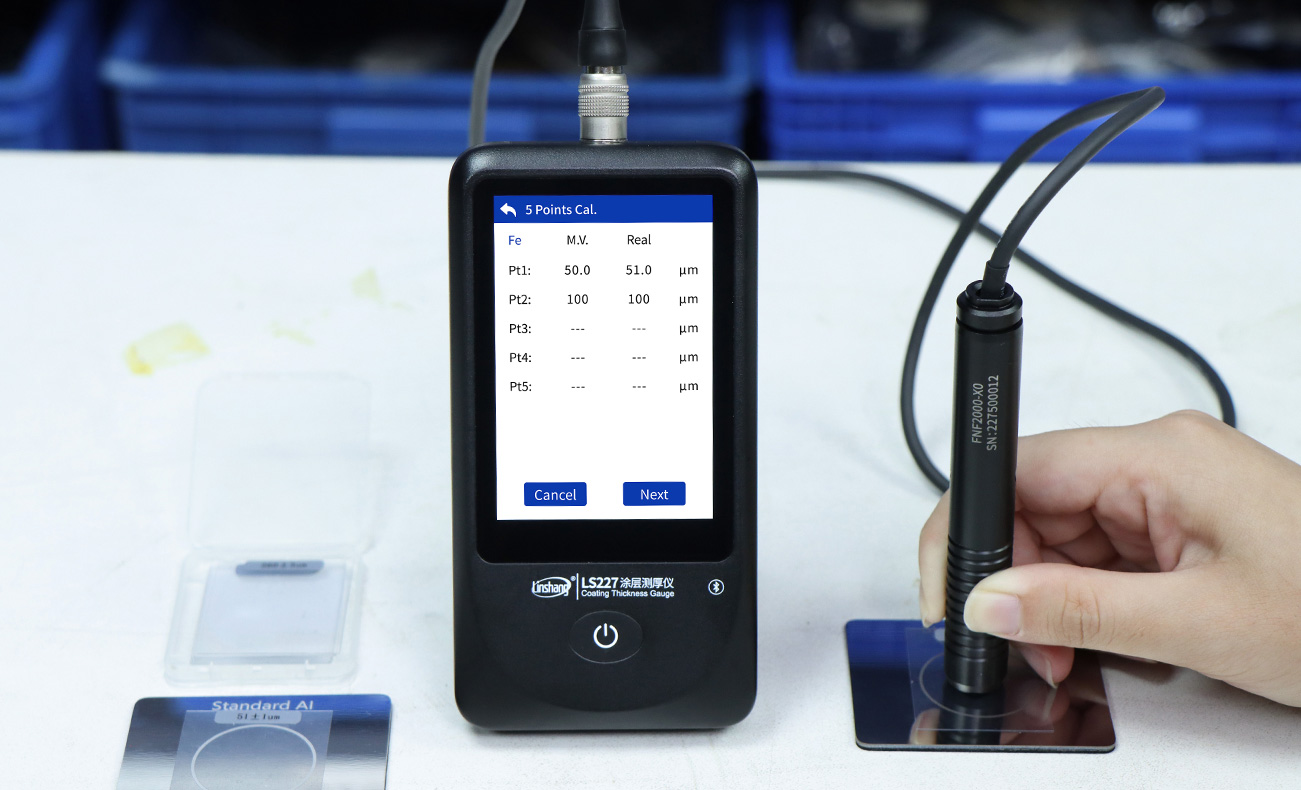

Поддерживает многопочечную калибровку, адаптируясь к сложным сценариям обнаружения.
Поддерживает калибровку по 1–5 точкам, что позволяет корректировать кривую на основе стандартных образцов или реальных деталей для обеспечения высокоточных измерений, а также легко адаптируется к сложным проверкам.
Умная статистика — без ручных расчётов.
Умно вычисляет максимум, минимум, среднее значение и стандартное отклонение данных измерений, устраняя необходимость в ручных расчётах.
Контроль качества с автоматическим определением статуса «годен/не годен».
Прибор имеет функцию контроля качества (QC). Задавая верхний и нижний пороги толщины, он автоматически определяет, соответствует ли толщина требованиям во время тестирования.

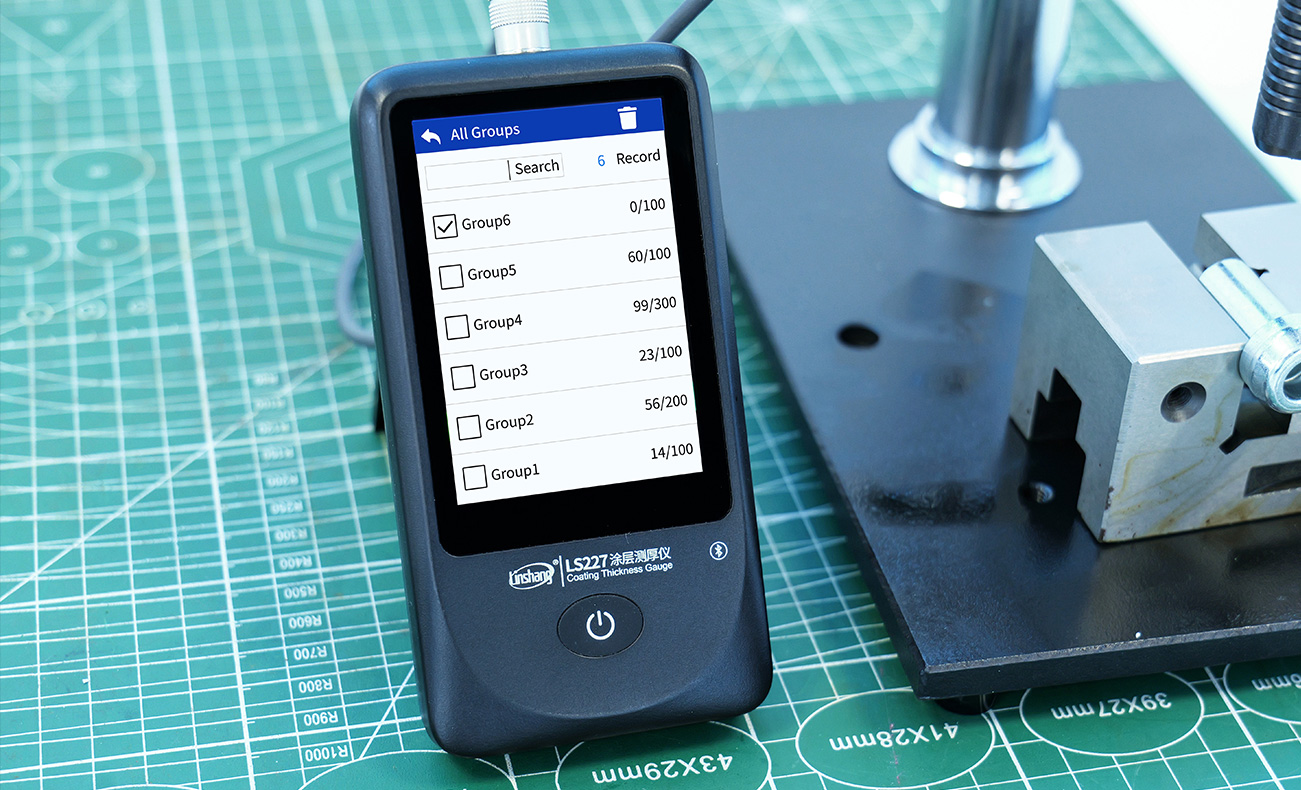

Группированное хранение делает просмотр данных более удобным.
Она обладает функцией группировки, что позволяет удобно тестировать различные образцы и хранить данные. Можно создать до 100 групп данных, а количество измерений в каждой группе можно задавать произвольно, с максимальным числом записей до 10 000.

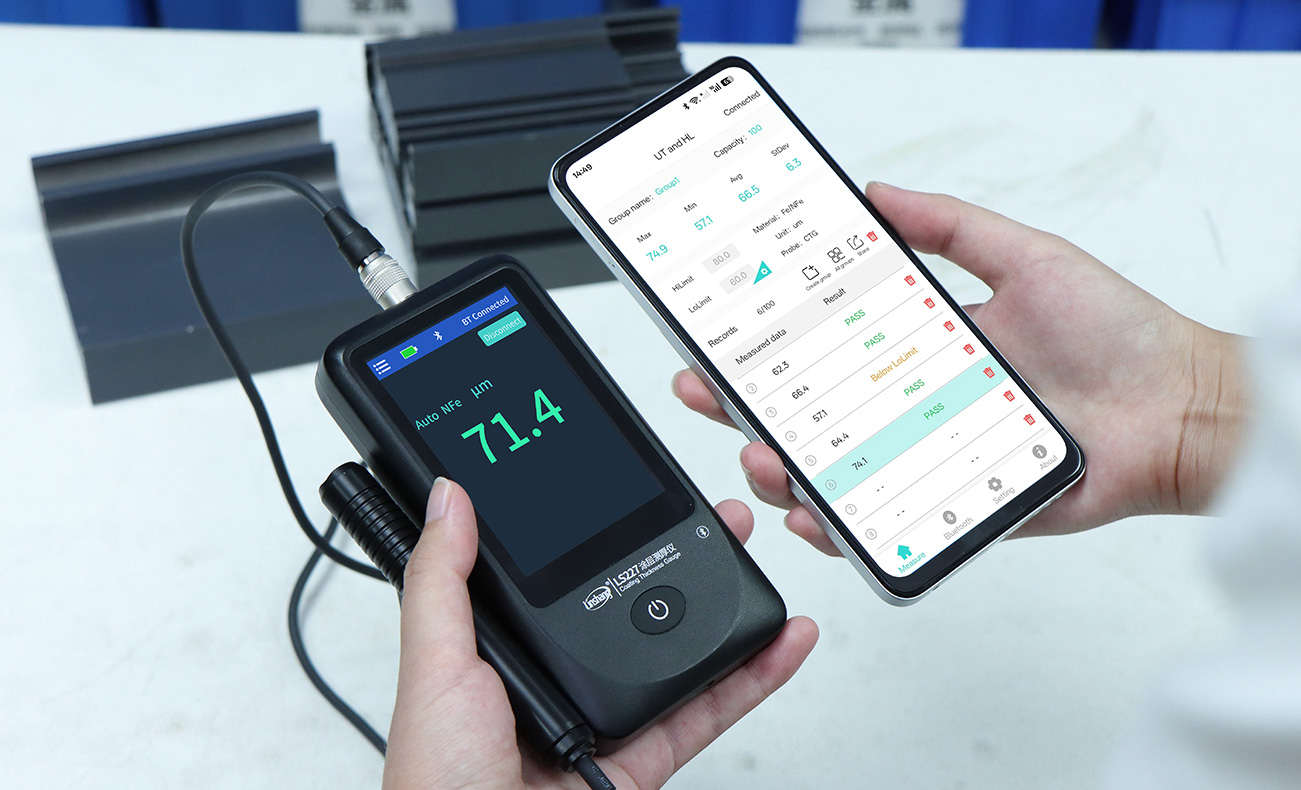

Мобильное приложение имеет больше функций.
Можно подключить к приложению для использования, что позволяет сохранять или передавать данные внутри приложения.

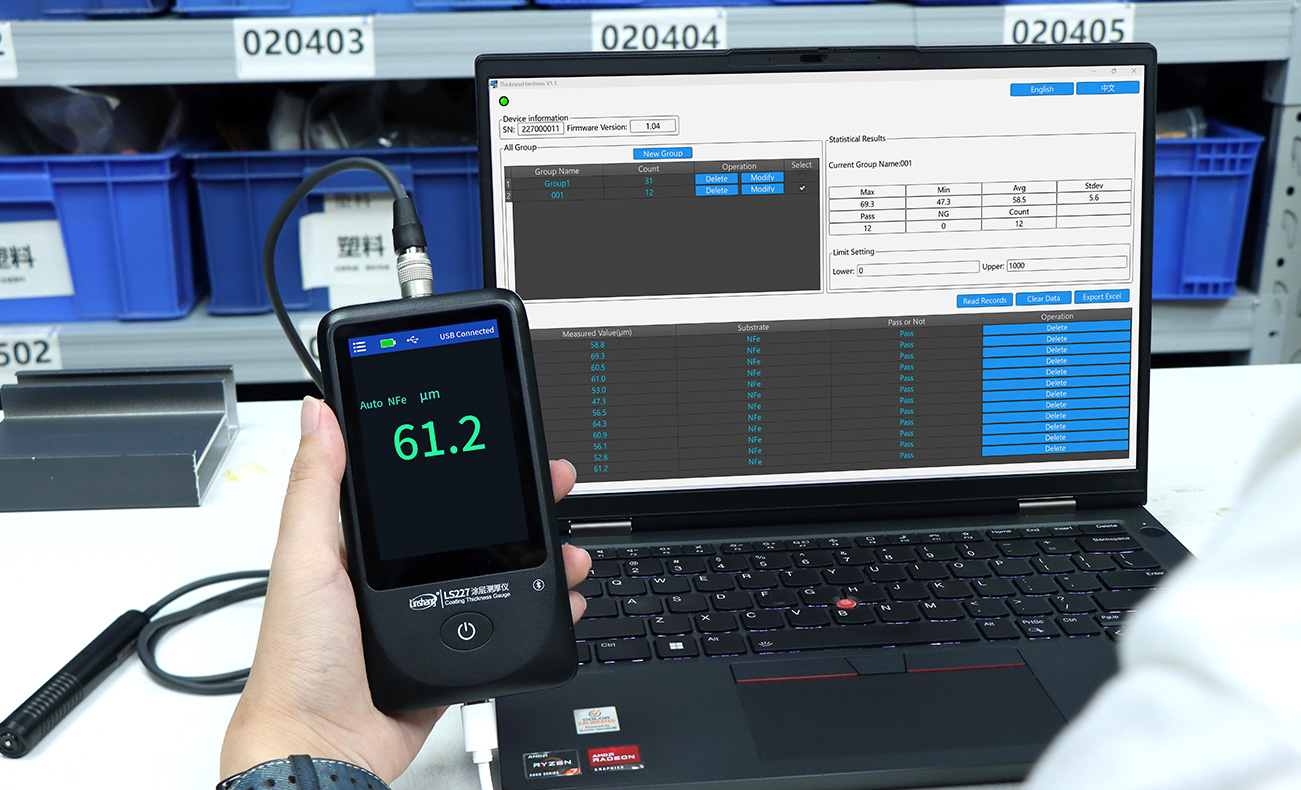

В паре с компьютерным программным обеспечением управление данными становится более удобным.
При использовании с ПК-программным обеспечением пользователи могут легко сохранять данные испытаний, что облегчает управление данными и их анализ.
Включите непрерывное измерение для более эффективных замеров.
Единицы измерения можно переключать между микронами, милами и миллиметрами.
Аккумуляторная литий-ионная батарея, длительное время работы от батареи.
Видео о продукте
LS227 Видео операции
Видеоинструкции по работе с приложением / ПО для ПК
Загрузка программного обеспечения
1. Установка программного обеспечения мобильного приложения
Прибор поддерживает только операционную систему Android версии 7.0 и выше. Установка возможна следующими способами:
Отсканируйте QR-код на приборе с помощью телефона, затем следуйте подсказкам, чтобы загрузить и установить его.
2. Установка программного обеспечения для ПК
Подключите прибор к компьютеру через USB, после чего можно использовать ПК-программу для толщиномера. (ПК-программа поддерживает только операционную систему Windows.) Установка возможна следующими способами:
Загрузите программу на свой компьютер, распакуйте её, и вы сможете запустить её напрямую.
Соответствующие стандарты и квалификации
Толщиномер покрытий многофункциональный LinShang соответствует следующим соответствующим стандартам:
GB/T 4956-2025 Немагнитные покрытия на магнитных подложках — Измерение толщины покрытия — Магнитный метод
GB/T 4957-2025 Покрытия непроводящие на немагнитных металлических основах — Измерение толщины покрытия — Амплитудно-чувствительный вихретоковый метод
DIN EN ISO 2808 Лакокрасочные материалы — Определение толщины покрытия
JJG-818-2018 Регламент поверки магнитных и вихретоковых приборов для измерения толщины покрытий
