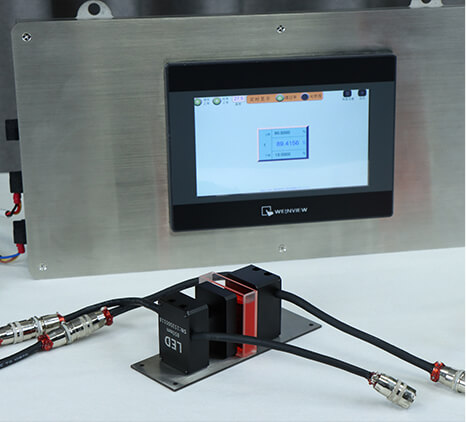

LS501 Цифровой зонд пропускания
Онлайн-измерение пропускания/плотности, передача данных и простая интеграция
Независимый цифровой зонд обеспечивает точность и стабильность данных
Интерфейсы RS485 и MODBUS совместимы с ПЛК, ПК, HMI
Авиационный разъём поддерживает многозондовое подключение

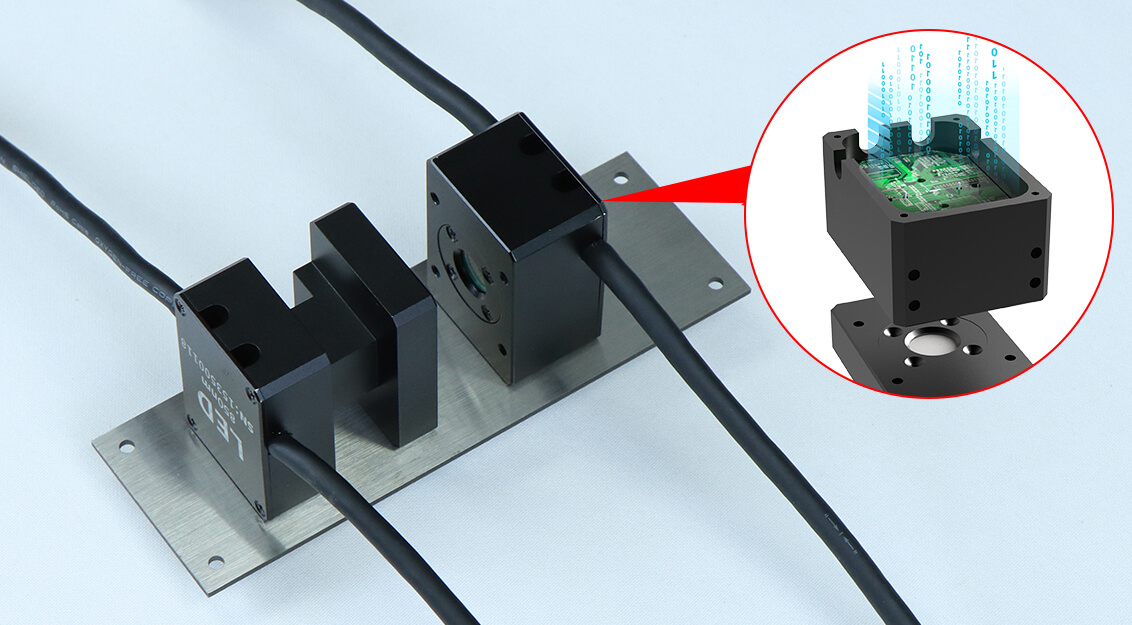

Цифровой датчик пропускания LS501 — это интеллектуальный датчик, предназначенный для измерения пропускания или оптической плотности прозрачных материалов. Он подходит для мониторинга в реальном времени в различных промышленных сценариях. Оснащенный двумя интерфейсами RS485 и протоколом MODBUS, он легко интегрируется с ПЛК, HMI и ПК для сбора данных в реальном времени. Приложения включают онлайн-мониторинг производства, проверку качества стекла, оконных пленок и анализ пропускания жидкостей.

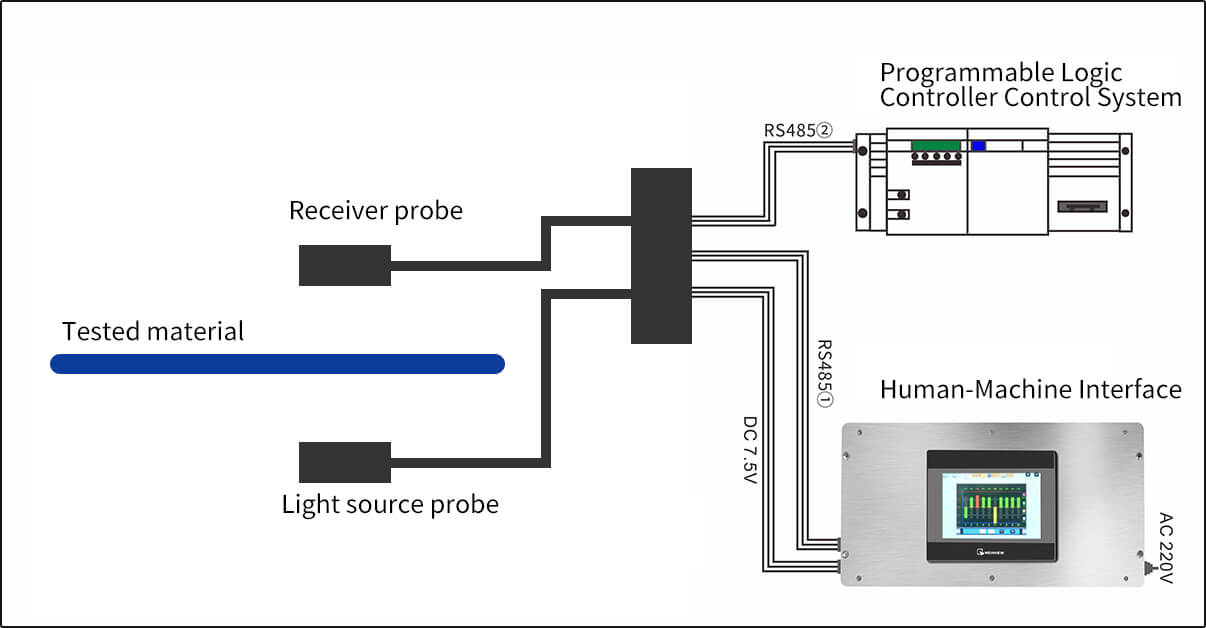

Датчик измеряет пропускание, сравнивая интенсивность падающего света с интенсивностью прошедшего света через тестируемый материал, рассчитываемую как процентное отношение.

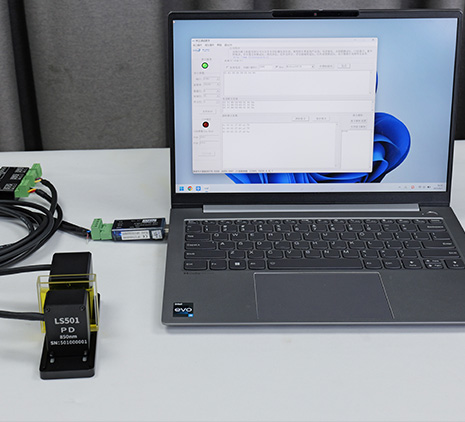

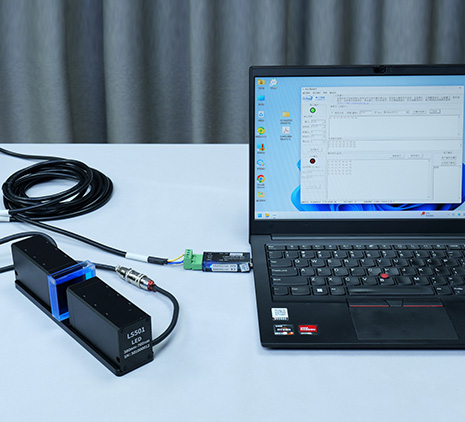

Тестовая жидкость

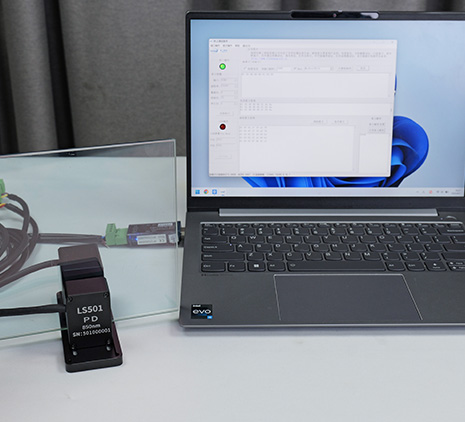

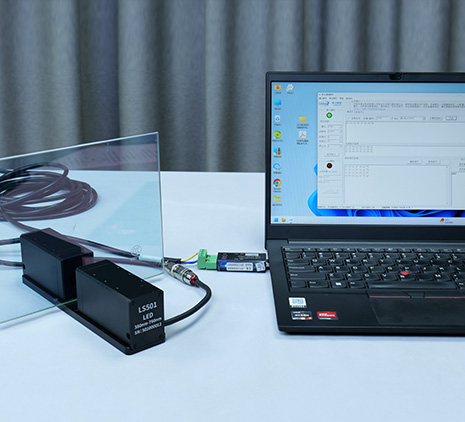

Тестовое стекло

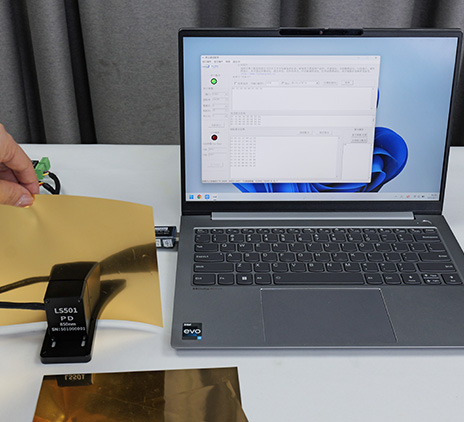

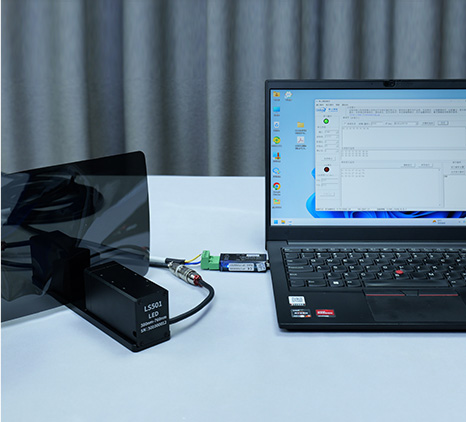

Тест солнечной пленки
Параметр
| Имя параметра | Значение параметра |
|---|---|
| Длина волны измерения | 380nm-760nm, 850nm IR, 530nm green light (selectable) |
| Пятно измерения | 5 мм |
| Точность пропускания | ±1% (для однородных бесцветных материалов) |
| Разрешение пропускания | 0,005% |
| Диапазон оптической плотности | 0,00 OD --- 6,00 OD |
| Разрешение оптической плотности | 0,01 (0,00–3,00 OD)0,05 (3,00–5,00 OD)0,15 (5,00–6,00 OD) |
| Ширина щели | <40 мм |
| Рабочая температура | -10℃ ～ 60℃ |
| Температура храненияure | -20℃ ～ 70℃ |
| Влажность | <85% (без конденсации) |
| Частота обновления данных | 300 мс (нормальный режим)/100 мс (быстрый режим) |
| Связь | Двойной RS485 |
| Протокол | MODBUS |
| Источник питания | 7,5 В–15 В DC |
| Ток | 50 мА |
| Потребляемая мощность | 375 мВт |

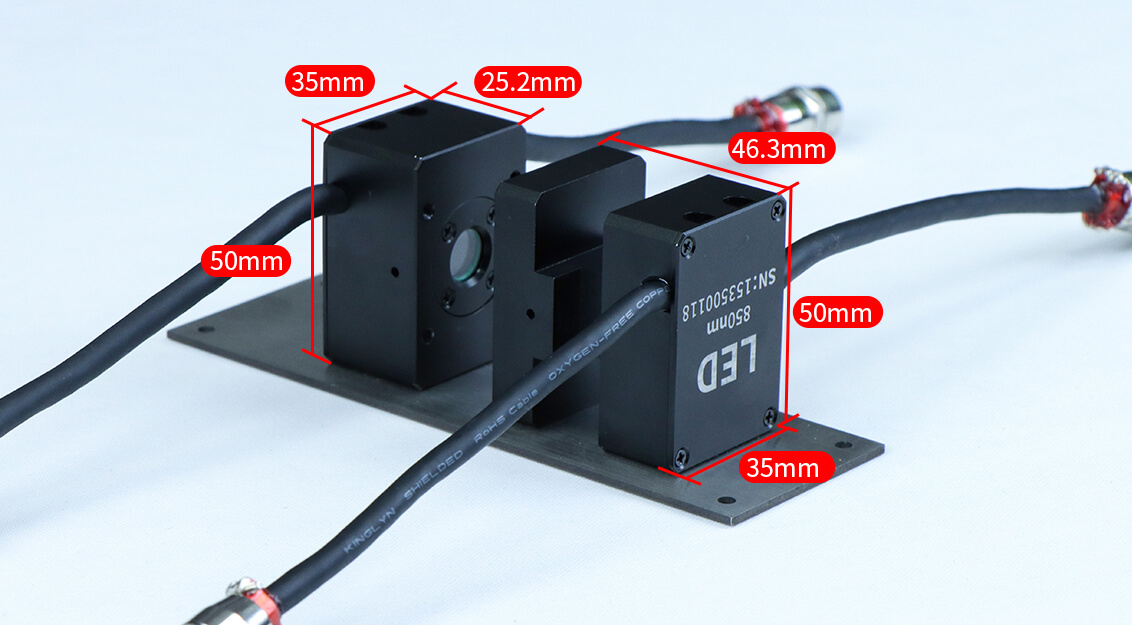

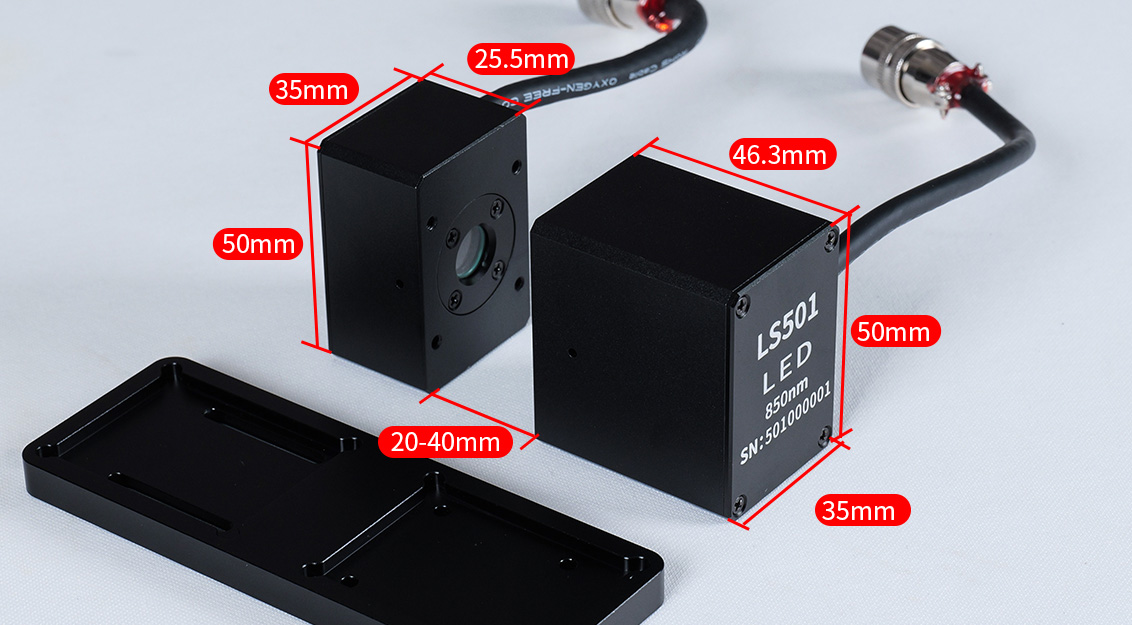

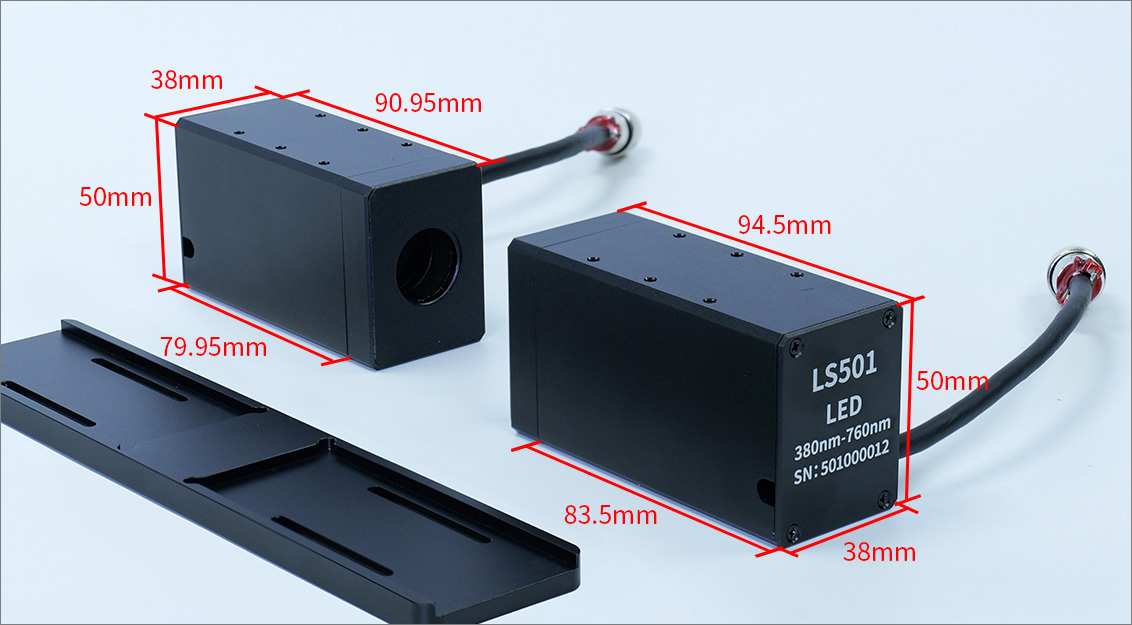

| Источник света Зонд | 50*35*46,3(мм) |
| Приемник Зонд | 50*35*25,5(мм) |
| Длина кабеля | Настраиваемый |
Характеристика

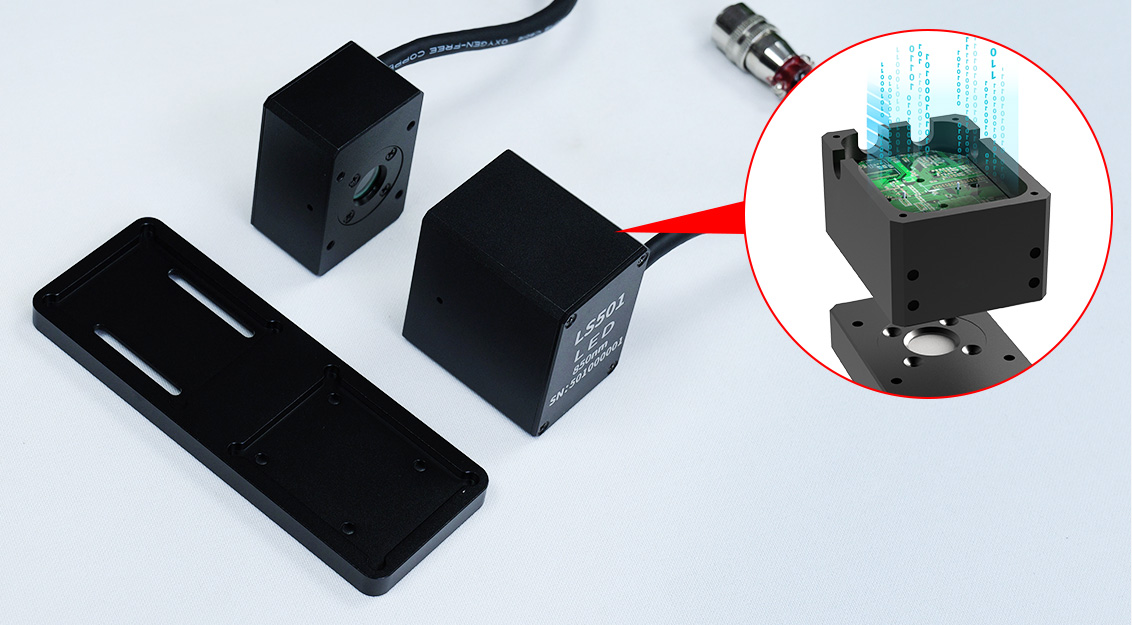

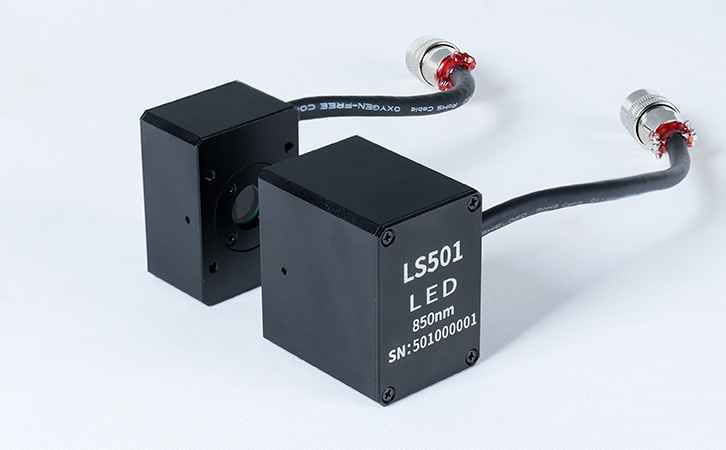

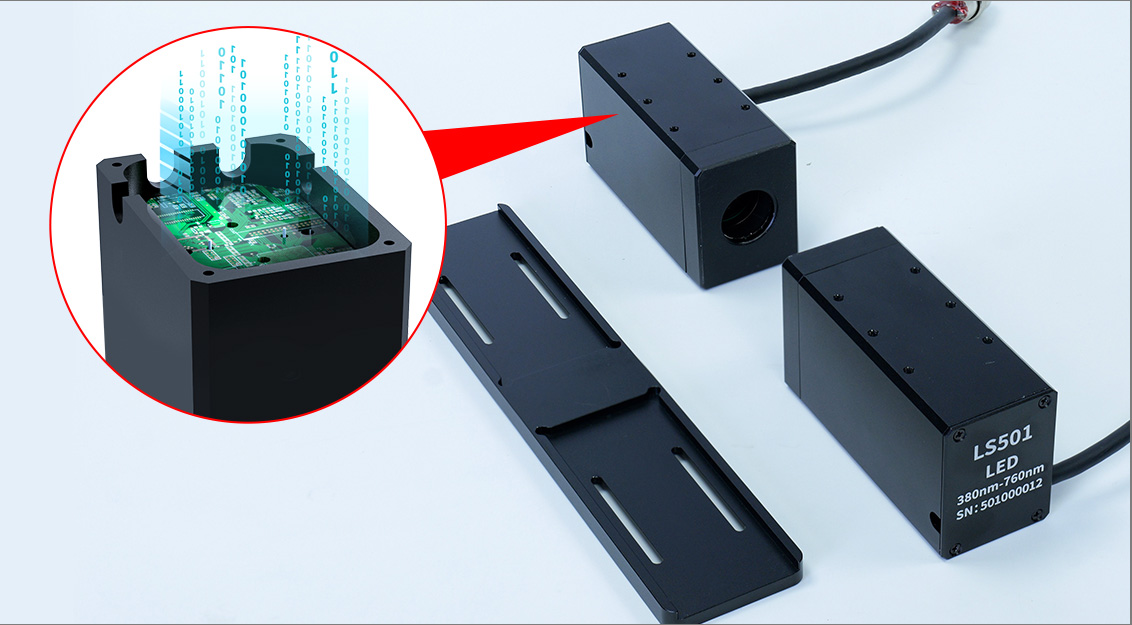

Стабильная конструкция цифрового зонда
Интегрированная цифровая обработка сигнала обеспечивает помехоустойчивый, высокоточный выход пропускания/OD.

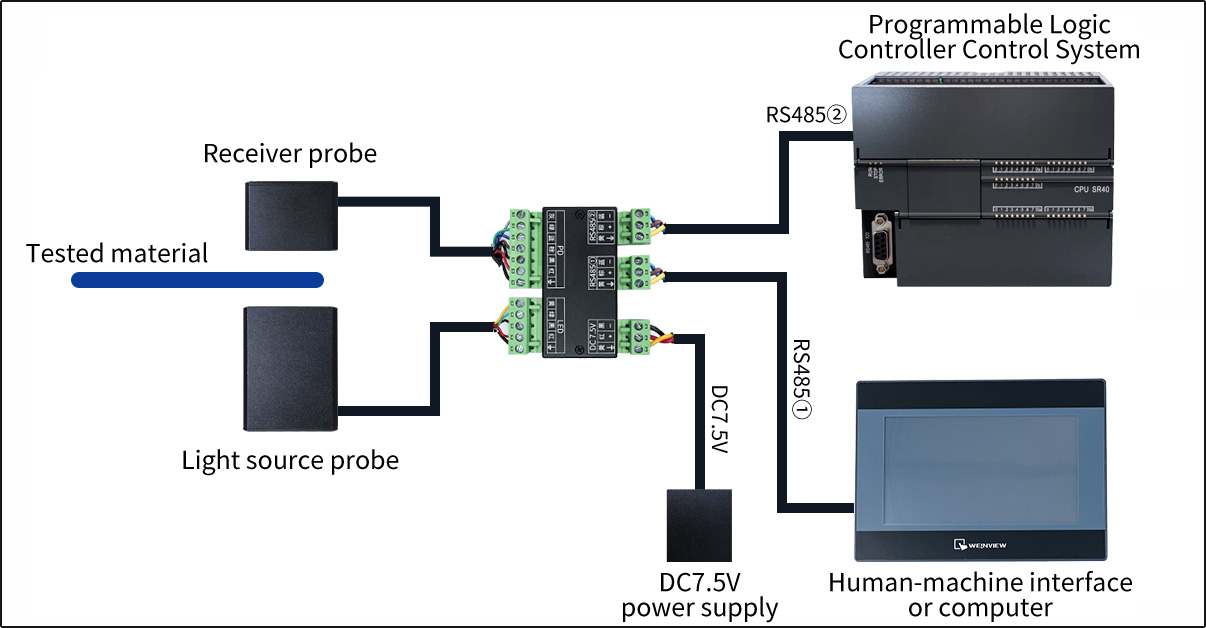

Совместимость RS485/MODBUS

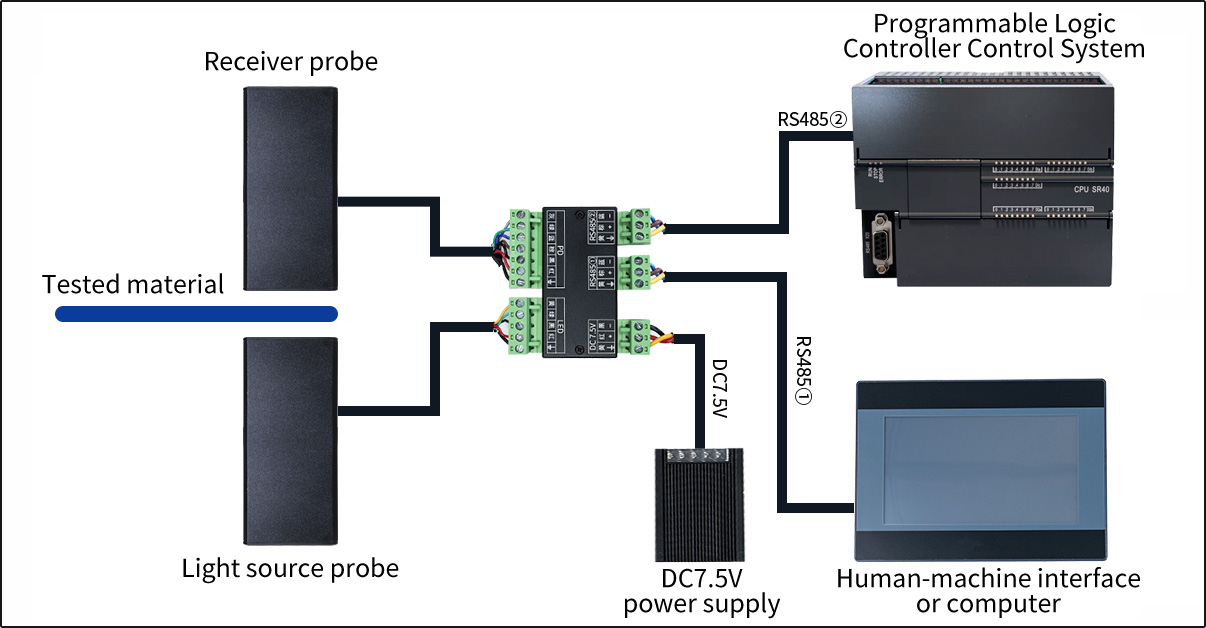

Двойные интерфейсы RS485 с протоколом MODBUS обеспечивают бесшовную интеграцию автоматизации с ПЛК, HMI и ПК.
Компактная и простая установка
Раздельная конструкция (источник света + детектор) с монтажными кронштейнами; упрощенное 6-проводное соединение.
Метрологическая сертификация
Точность сертифицирована национальными метрологическими институтами.

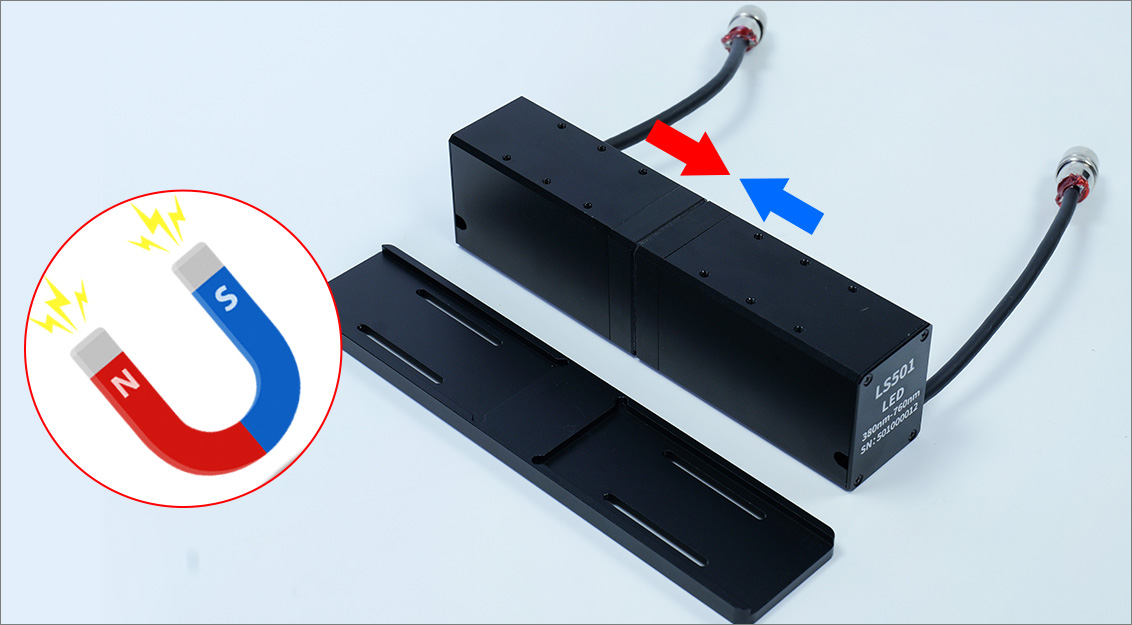

Модульная расширяемость

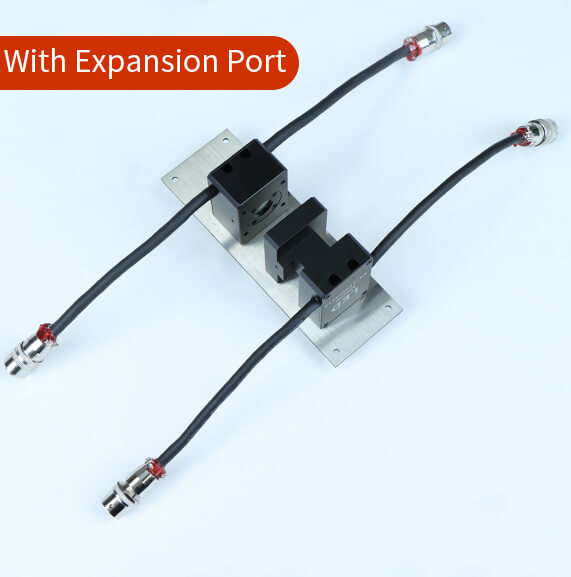

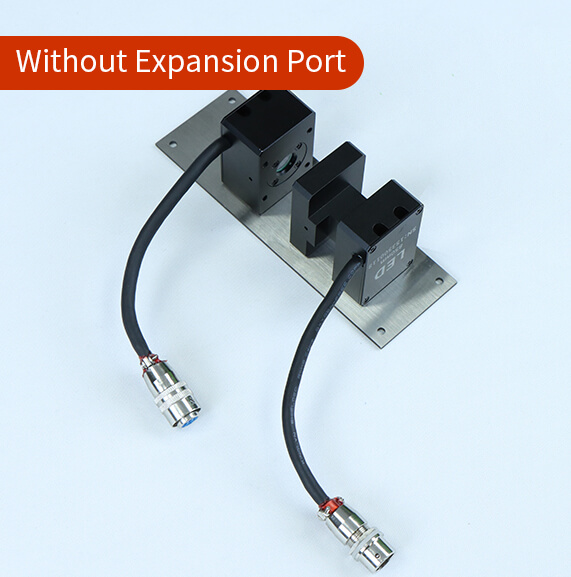

Авиационные разъемы позволяют расширять несколько датчиков. (Примечание: конфигурация по умолчанию не включает порты расширения; обратитесь в службу поддержки для настройки.)
Дополнительные принадлежности
(Примечание: отладочный HMI, преобразователь RS232, преобразователь USB не входят в стандартную комплектацию и могут быть приобретены по мере необходимости.)

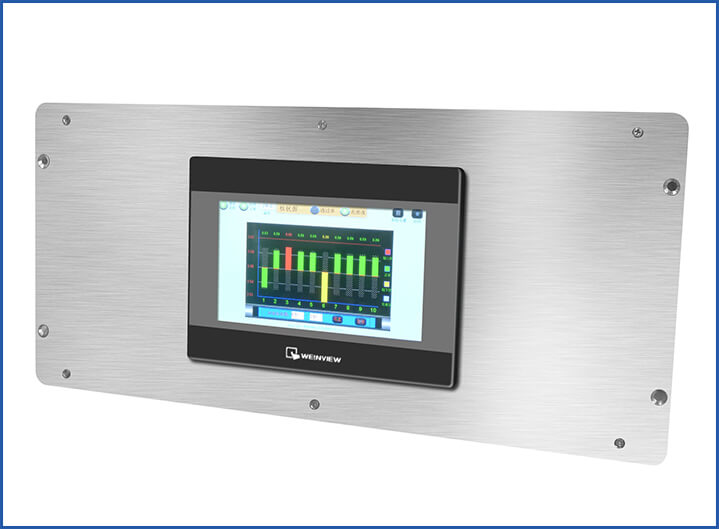

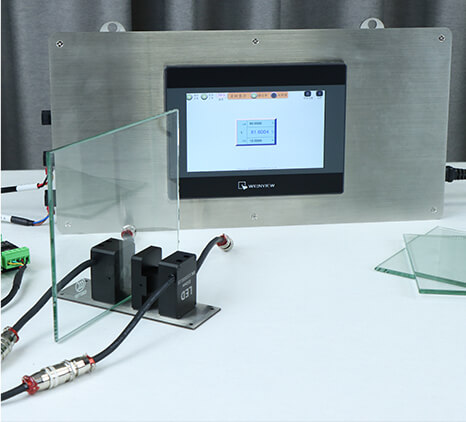

1. Отладочный HMI
Может использоваться для просмотра данных зонда во время настройки, а также для установки адреса зонда и скорости передачи данных.

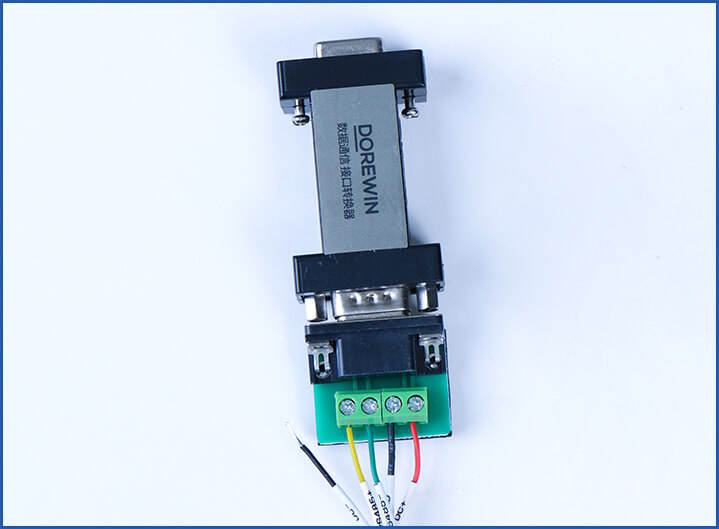

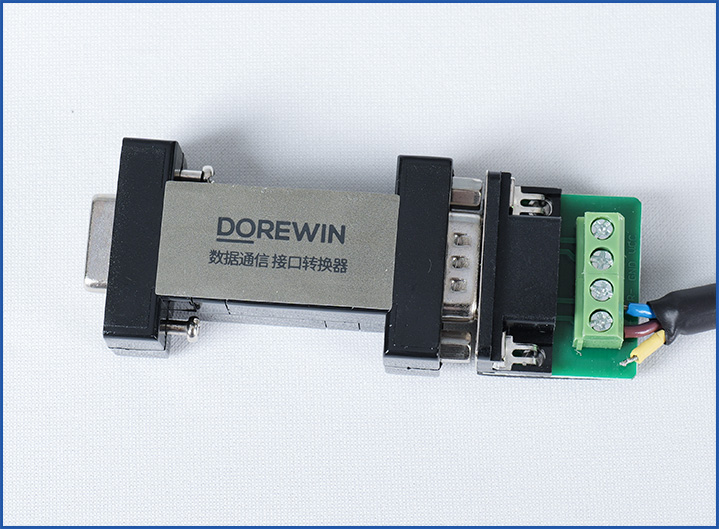

2. Преобразователь RS232/RS485
Используется для отладки протокола связи.

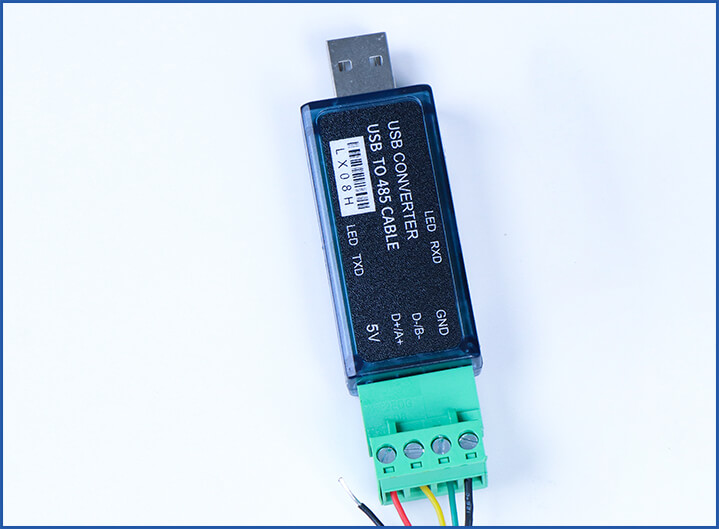

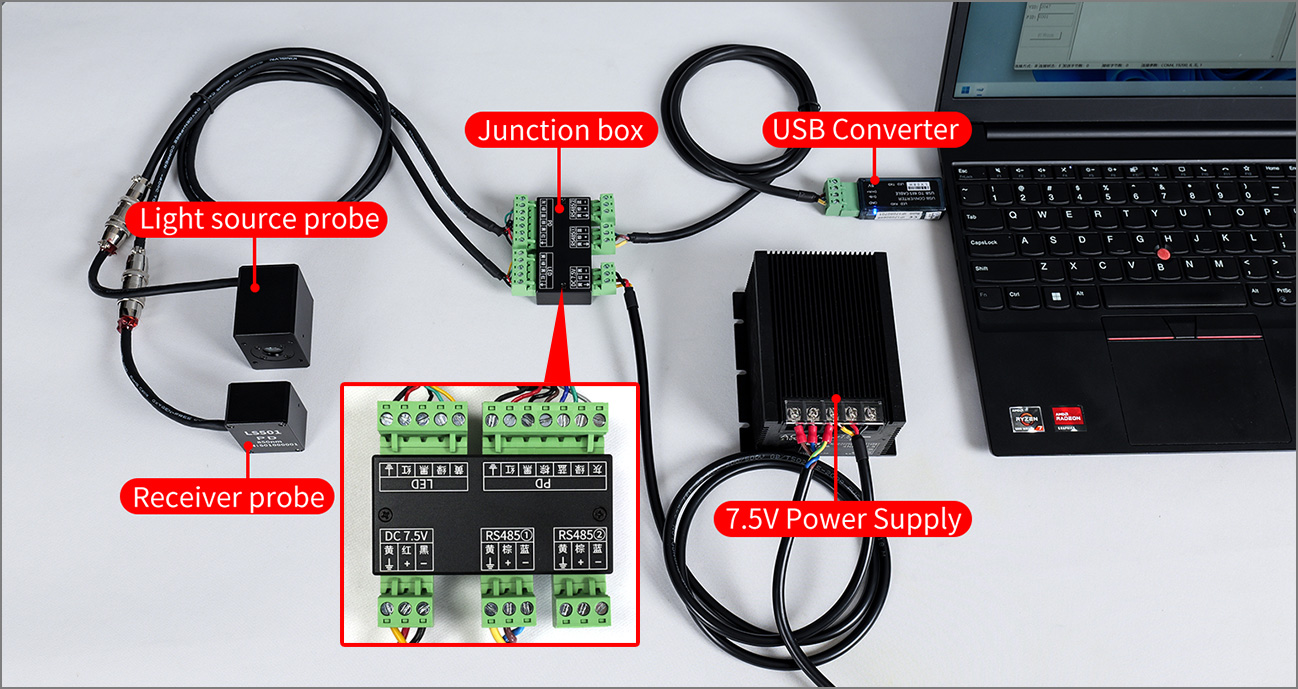

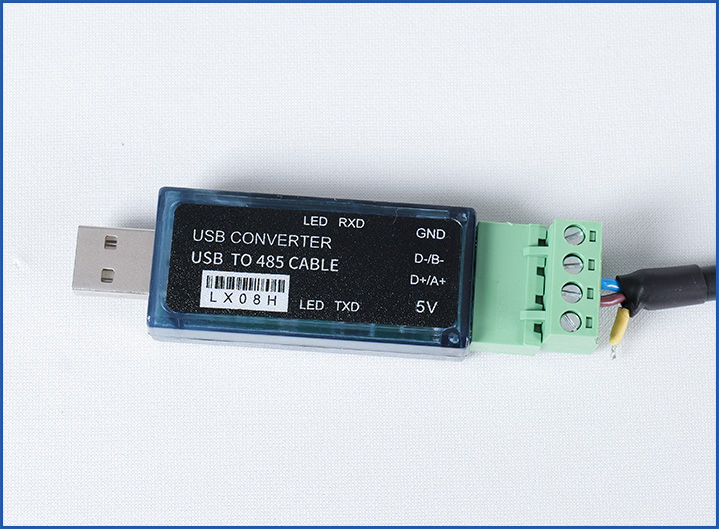

3. Преобразователь USB
Для подключения RS485 к USB для считывания данных с компьютера.
Температурная компенсация
Обеспечивает стабильную работу в условиях высоких температур.
Установка

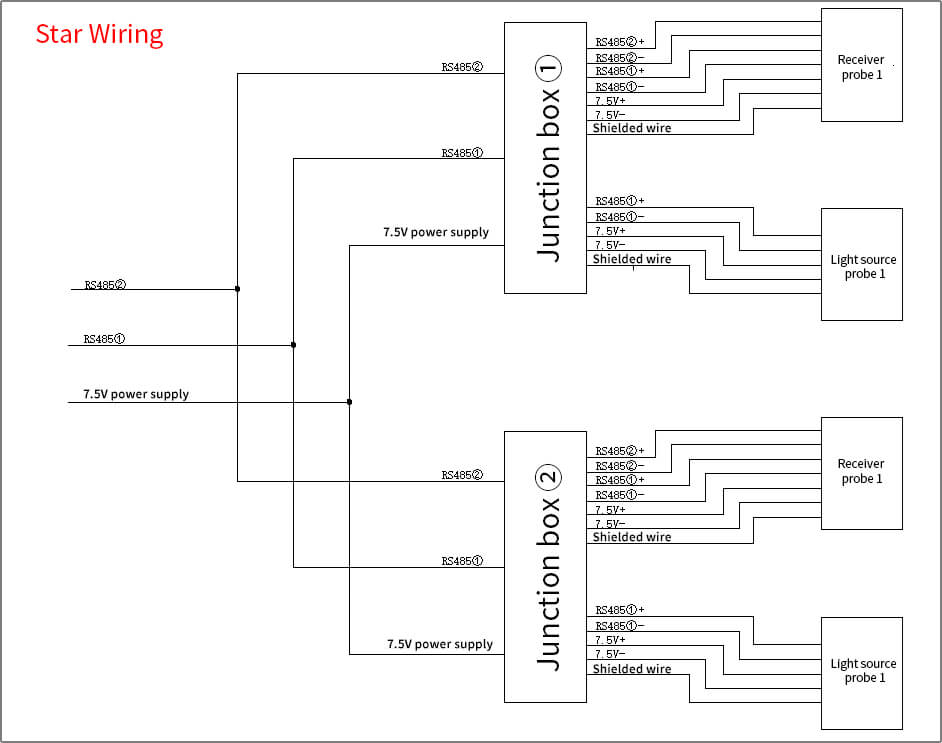

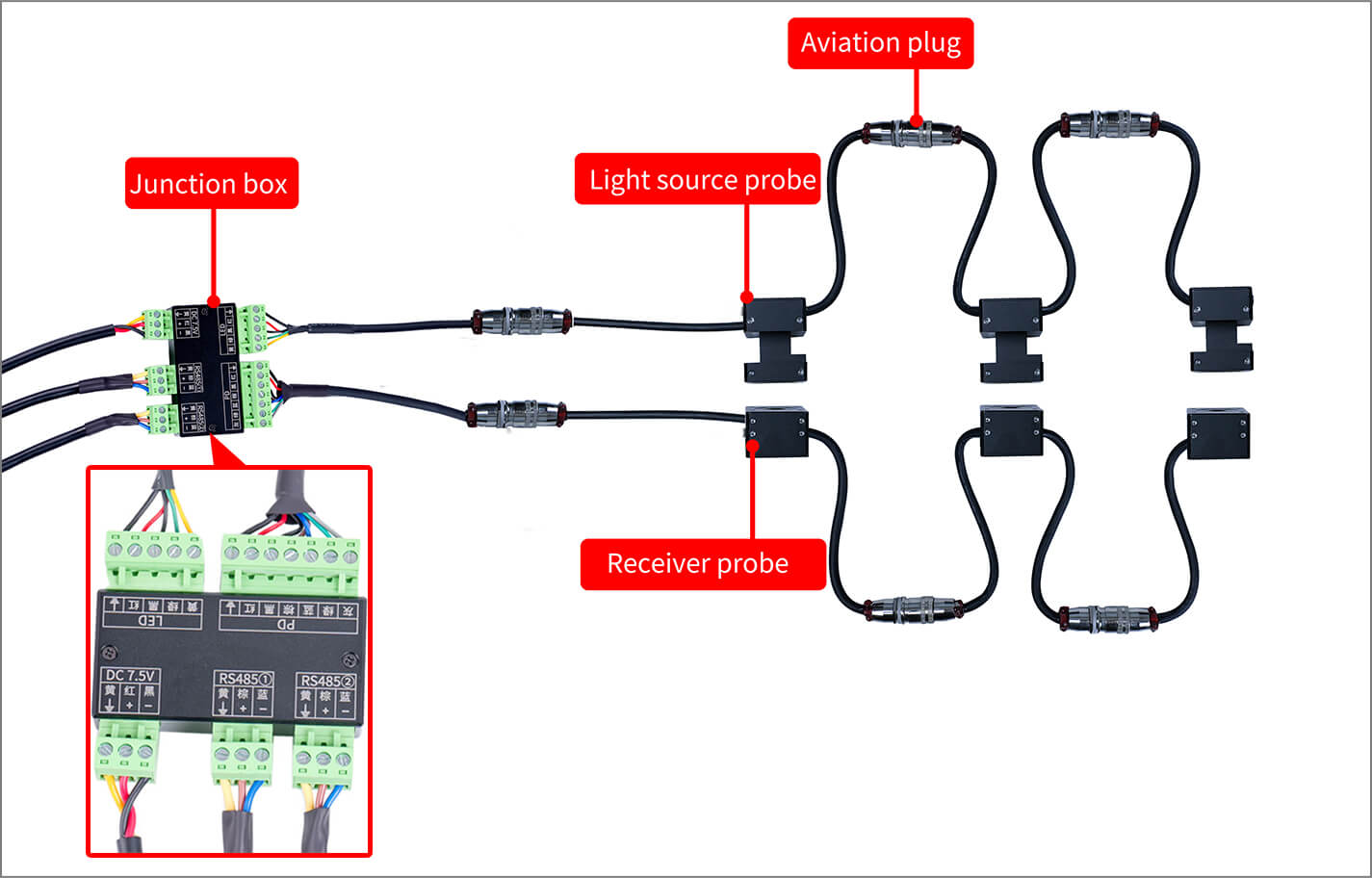

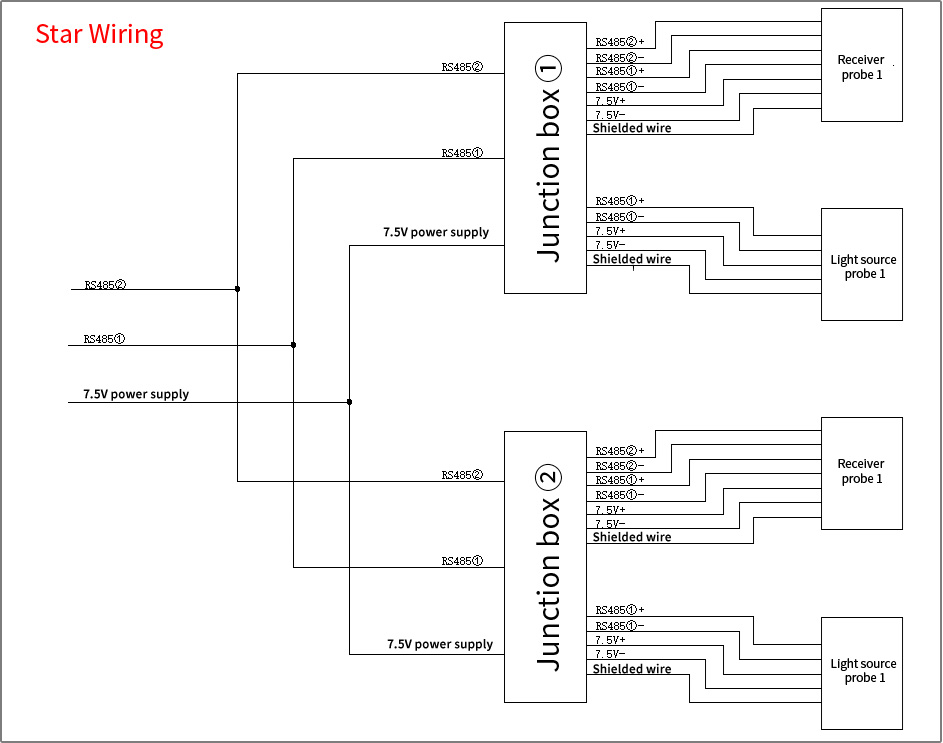

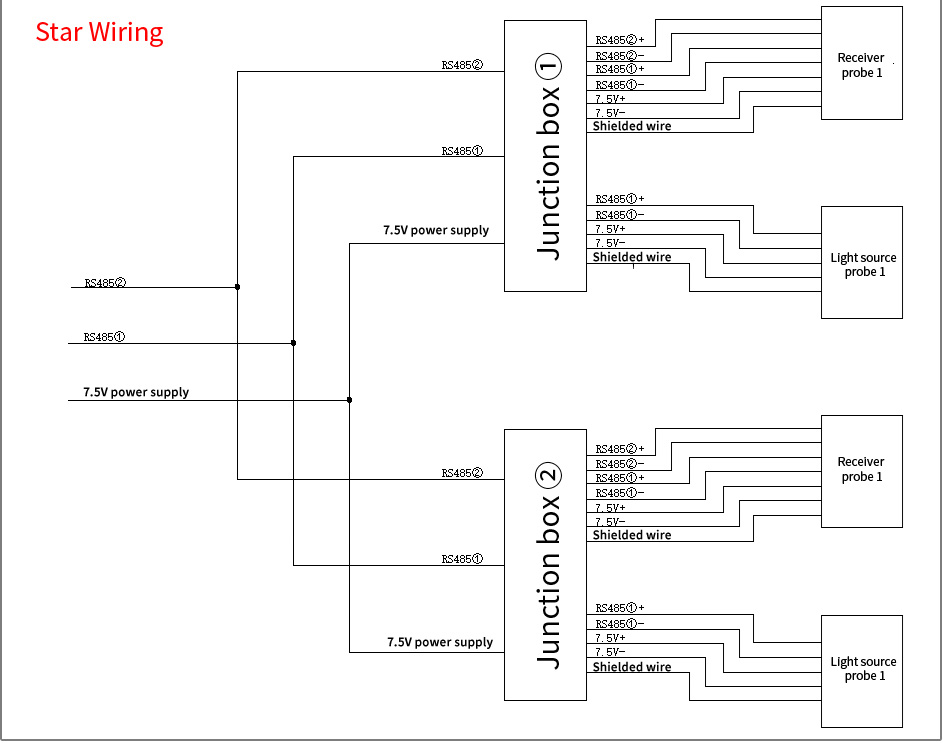

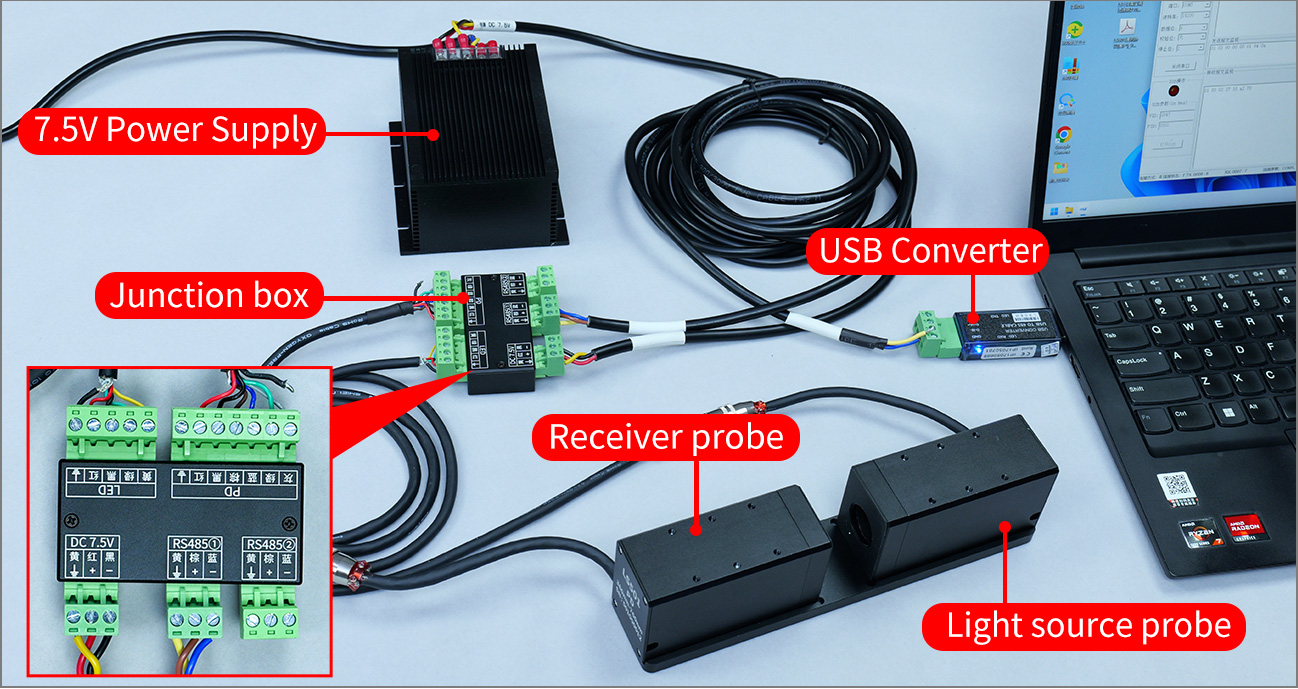

Варианты многозондовой проводки

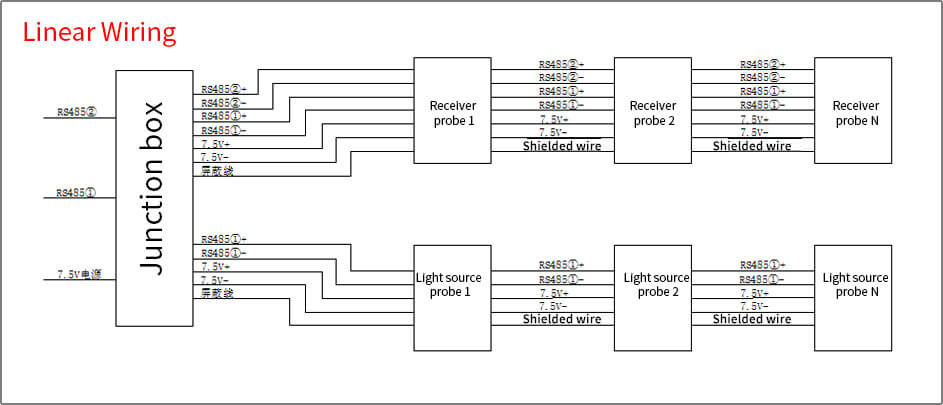

Внешний вид линейной проводки
Настройки связи
1. Адрес станции
Адрес MODBUS по умолчанию: 1 (диапазон настройки: 1–247).
2. Скорость передачи данных
По умолчанию: 19200 бит/с (варианты: 4800/9600/19200/38400).
3. Протокол
Полная поддержка MODBUS; подробности команд см. в разделе Протокол связи цифрового датчика пропускания.
