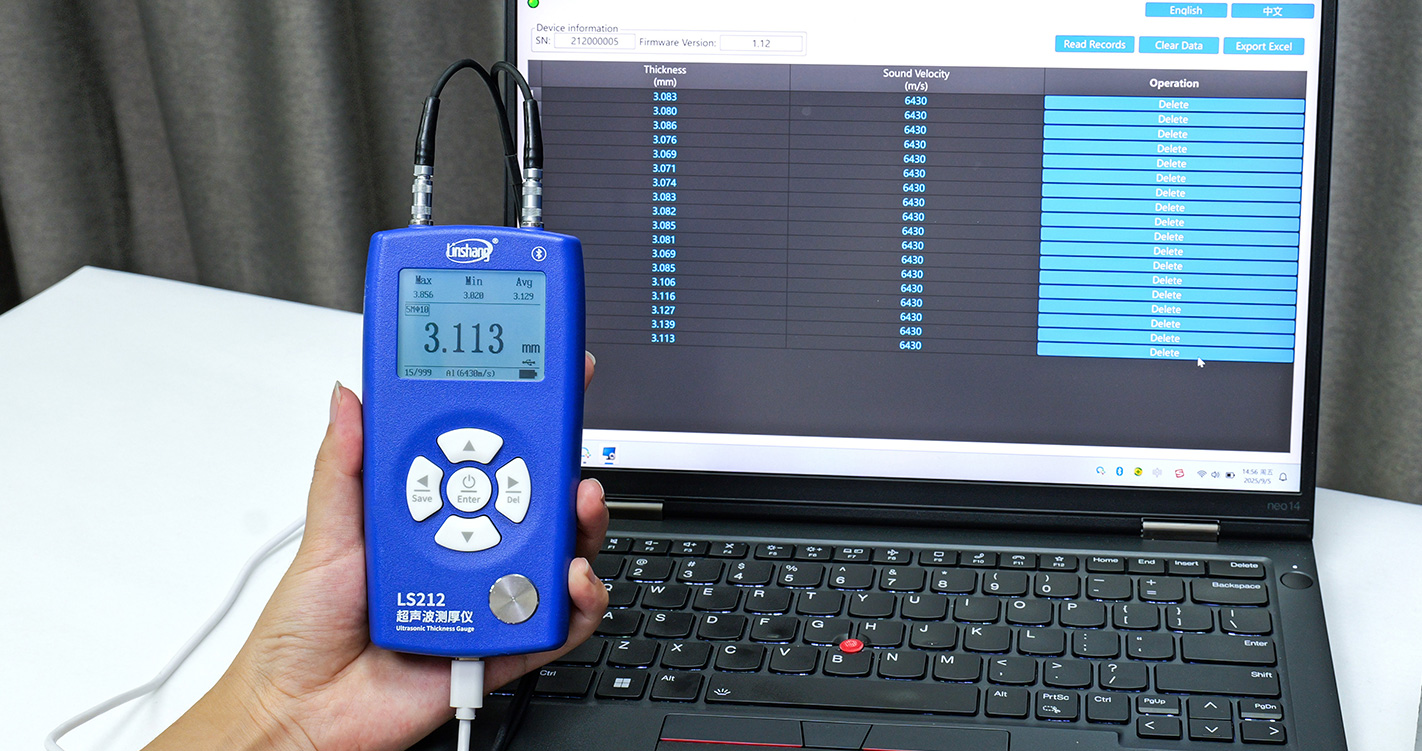

LS212 Ультразвуковые толщиномеры
Неразрушающий для металла, стекла, керамики и пластика
Измерение материала 0,8-350 мм, разрешение до 0,001 мм
Два режима измерения: режим контроля качества/режим статистики
Применяются четыре типа зондов для измерения различных материалов
Автоматическое переключение усиления
Ультразвуковые толщиномеры LS212 используется двухкристальный датчик, состоящий из двух независимых преобразователей, разделенных акустическим барьером. Когда ультразвуковой импульс, излучаемый одним из кристаллических датчиков зонда, достигает демаркационной поверхности через измеряемый материал, импульс отражается и принимается другим кристаллическим датчиком. Профессиональный чип синхронизации внутри прибора точно записывает время распространения ультразвуковой волны в материале, и, наконец, прибор определяет толщину материала в зависимости от времени и скорости. Диапазон измерения тестера составляет 0,8–350 мм, что позволяет тестировать большинство инженерных материалов, включая металлы, пластмассы, керамику, стекло, стекловолокно и любые другие проводники с хорошими ультразвуковыми свойствами.
видео
Применимые материалы
Во многих отраслях промышленности важно измерить толщину стенки, чтобы подтвердить состояние материала для нормальной работы изделий или безопасности конструкции. Ультразвуковые толщиномеры LS212 может широко использоваться для проверки толщины различных аксессуаров или металлических конструкций, чтобы проверить их на предмет ремонта или замены, таких как корабли, резервуары, трубы или стальные конструкции. Датчик применим для нефтяной, химической, металлургической, судостроительной, авиационной и аэрокосмической различных областей.
Технические характеристики
1. Технические характеристики и параметры зонда
| Зонд | Стандартный зонд | Зонд микродиаметра | Зонд микродиаметра | Высокотемпературный зонд |
|---|---|---|---|---|
| Модель зонда | 5 МГцφ10 | 7МГц ПТ-06 | 2МГц ЗТ-12 | 2МГц ЗТ-12 |
| Минимальная площадь измерения | φ10мм | φ6мм | φ12мм | φ12мм |
| Размер зонда | φ18*26мм | φ15*25мм | φ18*28мм | φ43*48мм |
| Диапазон измерения (сталь 45#) | 0,8-350 мм | 0.75-80мм | 3-200мм | 3-200мм |
| Точность (H - стандартное значение) | В < 10 мм: ± 0,05 чВ≥10 мм: ± 0,5% Н |
В < 10 мм: ± 0,05 чВ≥10 мм: ± 0,5% Н |
В < 10 мм: ± 0,05 чВ≥10 мм: ± 0,5% Н |
В < 10 мм: ± 0,05 чВ≥10 мм: ± 0,5% Н |
| Температура воздействия | -10~60℃ | -10~60℃ | -10~60℃ | -10~500℃ |
| Приложение | Измерение обычных заготовок | Измерение поверхностей и мелких деталей | Чугун и некоторые материалы с крупными кристаллическими частицами | Измерение высокотемпературных заготовок |
2. Параметры хоста
| имя параметра | значение параметра |
|---|---|
| Разрешение | 0,8-10 мм: 0,001 мм 10-100 мм: 0,01 мм 100-350 мм: 0,1 мм |
| Диапазон скорости звука | 1000~9999 м/с |
| Дисплей | матричный ЖК-дисплей с разрешением 240 * 160 точек |
| Единица измерения | мм/дюйм |
| Источник питания | 2 щелочные батареи 1,5 В AAA |
| Размер хоста | 142*72*28 мм |
| Вес | около 230 г |
| Диапазон рабочих температур | -10~50 ℃, 0~85% относительной влажности (без конденсации) |
| Диапазон температур хранения | -10~60 ℃, 0~85% относительной влажности (без конденсации) |
Функции и особенности
Ультразвуковой двойной кристаллический зонд
Датчик датчика использует двойной кристаллический преобразователь, состоящий из двух независимых кристаллов, разделенных акустическим барьером. Один кристалл посылает ультразвуковые импульсы, а другой отвечает за их прием. Зонд очень чувствителен и может эффективно уменьшить помехи, а корпус зонда изготовлен из прочной и долговечной нержавеющей стали.
Соответствие четырем типам зондов, интеллектуальные идентификационные зонды
Прибор может быть сопоставлен с четырьмя типами датчиков: стандартный датчик, датчик микродиаметра, датчик с крупным кристаллом и высокотемпературный датчик, с интеллектуальной идентификацией модели датчика, и прибор адаптируется к интерфейсу дисплея в соответствии с типом датчика.
Высокотемпературный зонд
Стандартный зонд
Зонд микродиаметра
Грубый кристаллический зонд
Автоматическое переключение усиления
Некоторые материалы являются хорошими проводниками звука, а некоторые нет. В последнем случае измеритель может свободно переключать коэффициент усиления и усиливать ультразвуковой сигнал, чтобы передаваемый импульс точно регистрировался преобразователем при его распространении и можно было получить точные данные.
Превосходные чипы таймера обеспечивают быстрые и точные показания
Ультразвуковые толщиномеры LS212 рассчитывает толщину материала по скорости звука и времени, прошедшему между испускаемым импульсом и обнаруженным эхом, точный чип синхронизации может предоставить пользователю точное время для получения точных данных.
Высокая точность, высокое разрешение
Точность тестера может достигать ± 0,05 мм, чтобы гарантировать, что он может пройти испытания китайского национального авторитетного метрологического института, а при проверке материала толщиной 0,8–10 мм его разрешение составляет 0,001 мм.
Режим измерения с проникающим покрытием
Наличие покрытия или слоя краски на поверхности заготовки сделает результаты измерений неточными. Стандартный датчик с режимом измерения проникающего покрытия может точно измерять фактическую толщину подложки под покрытием заготовки, не удаляя покрытие с поверхности заготовки.
Оснащен приложением Bluetooth.
Прибор оснащен коммуникационным модулем Bluetooth, который можно подключить к приложению для мобильного телефона для обеспечения многогруппового хранения данных и обмена данными измерений.
Различные материалы могут быть измерены
Датчик используется для измерения толщины металлических материалов (сталь, железо, алюминий, медь), неметаллических объектов (керамика, пластик и стекло) и любых других ультразвуковых хороших проводников, где другая поверхность материала должна быть параллельна или коаксиально измеряемой поверхности во время испытания
Обеспечивает скорость звука для различных материалов
LS212 уже содержит скорость нескольких распространенных металлов (таких как железо, медь, алюминий) и неметаллических материалов (пластик, керамика, оргстекло) и других объектов, пользователям не нужно искать их отдельно
Скорость звука может быть измерена обратно в зависимости от толщины
Тестер может инвертировать скорость звука материала на основе известной толщины и измерений, а прибор может тестировать материалы неправильной формы того же состава, что и материал, толщина которого может быть измерена.
Режим контроля качества и режим статистики
Ультразвуковой толщиномер LS212 настраивает два режима измерения: режим контроля качества и режим статистики.
Первому разрешено устанавливать верхний и нижний пределы для проверки проблемных областей, запрашивая NG или PASS, Он будет считать максимальные, минимальные и средние значения данных в режиме статистики.
режим контроля качества
Режим статистики
Удобная ручка с нескользящими силиконовыми клавишами
Ультразвуковые толщиномеры LS212 в корпусе из АБС-пластика с нескользящими силиконовыми клавишами, удобно лежит в руке и прост в эксплуатации.
Четкая клавиатура, простая в использовании для быстрой навигации по меню
Выбираемый язык отображения
дюйм/мм переключаемый
Стандарты и квалификации
LS212 соответствует следующим стандартам:
JJF 1126-2044 Спецификация калибровки для ультразвуковых толщиномеров
Упаковка
| серийный номер | вещь | количество | Ед. |
|---|---|---|---|
| 1 | Ультразвуковые толщиномеры LS212 | 1 | шт |
| 2 | Ультразвуковой датчик с двойным кристаллом (5 МГц) | 1 | шт |
| 3 | Щелочная батарея 1,5 В типа АА | 2 | шт |
| 4 | Ультразвуковая контактная жидкость | 1 | шт |
| 5 | Нескользящий силиконовый чехол | 1 | шт |
| 6 | руководство пользователя | 1 | шт |
| 7 | Сертификат/Гарантийный талон | 1 | шт |
Загрузка программного обеспечения
Ультразвуковой толщиномер LS211 оснащен приложением, которое поддерживает ОС Android версии 7.0 и выше. Его можно установить следующими способами:
1) Отсканируйте QR-код на приборе с помощью мобильного браузера, следуйте инструкциям по загрузке и установке.
2) Нажмите на ссылку https://www.linshangtech.cn/a/253/, чтобы установить приложение.
3) Найдите «UT и HL» (без учета регистра) в APP Store/Google Play, чтобы установить приложение.
Видео операции
Видео работы приложения
