LS213 Ультразвуковые толщиномеры
Неразрушающий для металла, стекла, керамики и пластика
Прецизионный ультразвуковой толщиномер обеспечивает быстрые и точные показания
Два режима измерения: режим контроля качества/режим статистики
Высокочувствительный двухкристальный зонд
Автоматическое переключение усиления
Ультразвуковой толщиномер LS213 прост в эксплуатации и использует принцип отражения ультразвукового импульса для измерения толщины материалов. Прибор может быть оснащен четырьмя типами датчиков: стандартным датчиком, датчиком микродиаметра, датчиком крупного кристалла и высокотемпературным датчиком, и профессионально используется для измерения толщины металлов (таких как сталь, алюминий, медь и т. д.), пластмассы, керамика, стекло, стекловолокно и другие материалы, способные пропускать ультразвуковые волны. Прибор использует профессиональный дизайн микросхемы синхронизации, разрешение до 0,01 мм.
видео
Применимые материалы

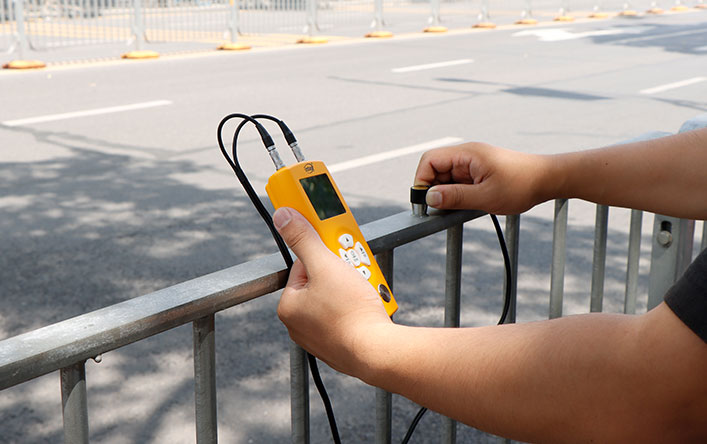

Во многих отраслях промышленности важно измерить толщину стенки, чтобы подтвердить состояние материала для нормальной работы изделий или безопасности конструкции.Ультразвуковые толщиномеры LS213 можно широко использовать для проверки толщины различных аксессуаров или металлической конструкции для проверки. они должны быть отремонтированы или изменены, такие как корабли, резервуары, трубы или стальная конструкция Датчик применим для нефтяной, химической, металлургической, судостроительной, авиационной и аэрокосмической различных областей.
Технические характеристики
1. Технические характеристики и параметры зонда
| Зонд | Стандартный зонд | Зонд микродиаметра | Зонд микродиаметра | Высокотемпературный зонд |
|---|---|---|---|---|
| Модель зонда | 5 МГцφ10 | 7МГц ПТ-06 | 2МГц ЗТ-12 | 2МГц ЗТ-12 |
| Минимальная площадь измерения | φ10мм | φ6мм | φ12мм | φ12мм |
| Размер зонда | φ18*26мм | φ15*25мм | φ18*28мм | φ43*48мм |
| Диапазон измерения (сталь 45#) | 0,8-350 мм | 0.75-80мм | 3-200мм | 3-200мм |
| Точность (H - стандартное значение) | В < 10 мм: ± 0,05 чВ≥10 мм: ± 0,5% Н |
В < 10 мм: ± 0,05 чВ≥10 мм: ± 0,5% Н |
В < 10 мм: ± 0,05 чВ≥10 мм: ± 0,5% Н |
В < 10 мм: ± 0,05 чВ≥10 мм: ± 0,5% Н |
| Температура воздействия | -10~60℃ | -10~60℃ | -10~60℃ | -10~500℃ |
| Приложение | Измерение обычных заготовок | Измерение поверхностей и мелких деталей | Чугун и некоторые материалы с крупными кристаллическими частицами | Измерение высокотемпературных заготовок |
2. Параметры хоста
| имя параметра | значение параметра |
|---|---|
| Разрешение | 0,8-100 мм: 0,01 мм 100-350 мм: 0,1 мм |
| Диапазон скорости звука | 1000~9999 м/с |
| Дисплей | матричный ЖК-дисплей с разрешением 240 * 160 точек |
| Единица измерения | мм/дюйм |
| Источник питания | 2 щелочные батареи 1,5 В AAA |
| Размер хоста | 142*72*28 мм |
| Вес | около 230 г |
| Диапазон рабочих температур | -10~50 ℃, 0~85% относительной влажности (без конденсации) |
| Диапазон температур хранения | -10~60 ℃, 0~85% относительной влажности (без конденсации) |
Функции и особенности
Ультразвуковой двойной кристаллический зонд
Датчик датчика использует двойной кристаллический преобразователь, состоящий из двух независимых кристаллов, разделенных акустическим барьером. Один кристалл посылает ультразвуковые импульсы, а другой отвечает за их прием. Зонд очень чувствителен и может эффективно уменьшить помехи, а корпус зонда изготовлен из прочной и долговечной нержавеющей стали.
С четырьмя видами зондов, интеллектуальная идентификация зонда
Прибор может быть сопоставлен с четырьмя типами датчиков: стандартный датчик, датчик микродиаметра, датчик с крупным кристаллом и высокотемпературный датчик, с интеллектуальной идентификацией датчика, и прибор адаптируется к интерфейсу дисплея в соответствии с типом датчика.
Высокотемпературный зонд
Стандартный зонд
Зонд микродиаметра
Грубый кристаллический зонд
Автоматическое переключение усиления
Некоторые материалы являются хорошими проводниками звука, а некоторые нет. Для последнего измеритель может свободно переключать усиление, которое должно усиливать ультразвуковой сигнал, чтобы излучаемый импульс точно улавливался преобразователем по мере его распространения и получал точные данные.
Отличный чип таймера обеспечивает быстрые и точные показания
Ультразвуковые толщиномеры LS213 вычисляет толщину материала по скорости звука и времени, которое требуется от передачи импульса до обнаружения эха Чип точной синхронизации может предоставить пользователям точное время для получения точных данных
Высокая точность, высокое разрешение
Точность тестера может достигать ± 0,05 мм, чтобы гарантировать, что он может пройти испытания китайского национального авторитетного института метрологии, а при тестировании материалов толщиной от 0,8 мм до 10 мм его разрешение составляет 0,01 мм.
Режим измерения проникновения покрытия
При наличии покрытия или слоя краски на поверхности заготовки, что может привести к ошибкам в результатах измерения, стандартный датчик с режимом измерения проникающего покрытия может точно измерить фактическую толщину подложки под покрытием заготовки без удаления покрытия с поверхности. поверхность заготовки.

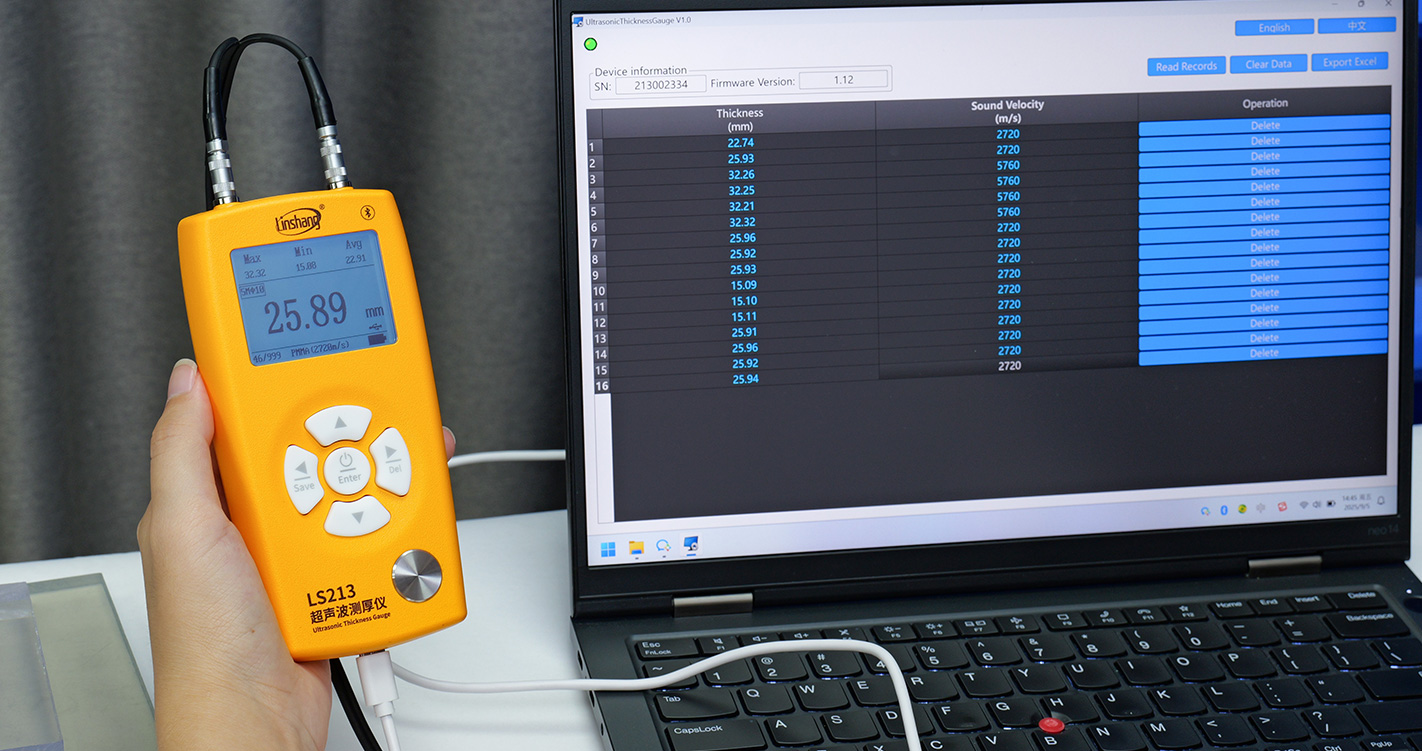

999 данных сохраняются, данные нелегко потерять
Всего в приборе может быть сохранено 999 тестовых данных, которые можно просмотреть в любое время, перевернув страницу, и данные не будут легко потеряны.
Настраиваемое сохранение 18 скоростей звука материалов
В интерфейсе "скорость звука известной толщины" и "ручная установка скорости звука" есть 9 данных о скорости звука, пользователь может изменить значение скорости звука в соответствии с собственными потребностями, что делает измерения более удобными.
Известная толщина Задание скорости звука Интерфейс
Интерфейс ручной настройки скорости звука
Функция приложения Bluetooth
Прибор имеет встроенный коммуникационный модуль Bluetooth, который можно подключить к приложению для мобильного телефона для хранения нескольких данных и обмена данными измерений.
Различные материалы могут быть измерены
Датчик используется для измерения толщины металлических материалов (сталь, железо, алюминий, медь) и неметаллических объектов (керамика, пластмасса и стекло) и любых других ультразвуковых хороших проводников, где другая поверхность материала должна быть параллельна или коаксиально измеряемой поверхности во время испытания
Режим контроля качества и режим статистики
Ультразвуковые толщиномеры LS213 устанавливает два режима измерения: режим контроля качества и режим статистики.Первый позволяет устанавливать верхний и нижний пределы для проверки проблемных областей, запрашивая NG или PASS.Он будет подсчитывать максимальные, минимальные и средние значения данных в режиме статистики
Режим статистики
режим контроля качества
Обеспечьте скорость звука нескольких материалов
LS213 уже содержит скорости нескольких распространенных металлических (таких как железо, медь, алюминий) и неметаллических материалов (пластик, керамика, плексиглас), а также других объектов, и пользователю не требуется находить их отдельно
Удобная ручка с нескользящими силиконовыми клавишами
Ультразвуковые толщиномеры LS213, заключенный в корпус из АБС-пластика с нескользящими силиконовыми клавишами, удобно лежит в руке и прост в эксплуатации.
ЖК-экран предлагает пользователям расслабляющее чтение
Дюйм/мм переключаемый
Выбираемые языки отображения
Стандарты и квалификации
LS213 соответствует следующим стандартам:
JJF 1126-2044 Спецификация калибровки для ультразвуковых толщиномеров
Загрузка программного обеспечения
Ультразвуковой толщиномер LS211 оснащен приложением, которое поддерживает ОС Android версии 7.0 и выше. Его можно установить следующими способами:
1) Отсканируйте QR-код на приборе с помощью мобильного браузера, следуйте инструкциям по загрузке и установке.
2) Нажмите на ссылку https://www.linshangtech.cn/a/253/, чтобы установить приложение.
3) Найдите «UT и HL» (без учета регистра) в APP Store/Google Play, чтобы установить приложение.
Видео операции
Операция Видео
Видео работы приложения
Упаковка
| серийный номер | вещь | количество | Ед. |
|---|---|---|---|
| 1 | Ультразвуковые толщиномеры LS213 | 1 | шт |
| 2 | Ультразвуковой датчик с двойным кристаллом (5 МГц) | 1 | шт |
| 3 | Щелочная батарея 1,5 В типа АА | 2 | шт |
| 4 | Ультразвуковая контактная жидкость | 1 | шт |
| 5 | Нескользящий силиконовый чехол | 1 | шт |
| 6 | руководство пользователя | 1 | шт |
| 7 | Сертификат/Гарантийный алон | 1 | шт |
